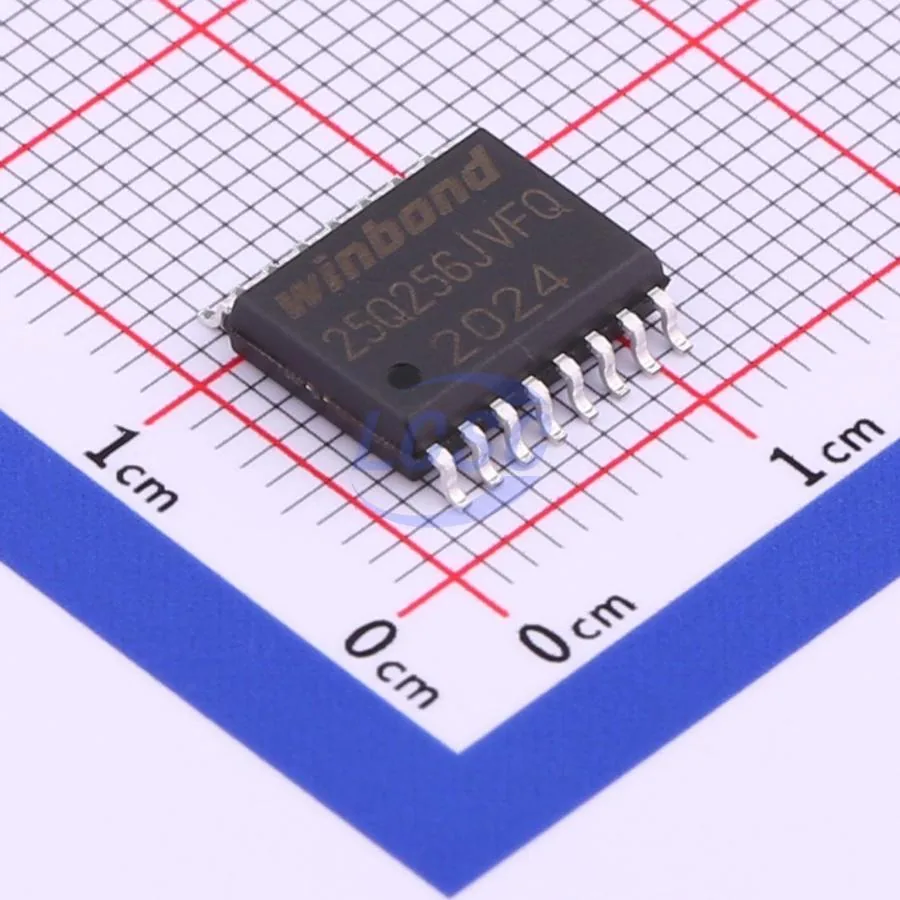

W25Q256JVFIQ
Serial NOR Flash Winbond 256 Мбит, Quad-SPI до 133 МГц, корпус SOIC-16 300 mil (код F).
Характеристики
| Бренд | Winbond |
|---|---|
| Корпус | SOIC-16 |
| Датакод | 25+ |
| Плотность | 256 Мбит |
| Интерфейс | SPI / Dual / Quad |
Описание
W25Q256JVFIQ — Serial NOR Flash Winbond семейства W25Q256JV: плотность 256 Мбит (32 Мбайт), интерфейсы Standard / Dual / Quad SPI, питание 2,7–3,6 В, тактовая частота до 133 МГц. Типовое применение — хранение кода, теневое копирование в ОЗУ и execute-in-place на компактных платах.
Оригинальное название: 256M-bit Serial NOR Flash W25Q256JV
Маркировка: W25Q256JVFIQ
Практика выбора и поставки
В коде заказа суффикс F означает 16-выводной SOIC 300 mil, а не WSON. Код E — это WSON 8×6 мм. Перед отгрузкой сверяем фактический корпус партии с разводкой платы: путаница F/E даёт несовместимый посадочный след. Температурный индекс промышленный −40…+85 °C.
Даташит семейства открывается по ссылке даташит W25Q256JVFIQ (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Serial NOR Flash |
| Плотность | 256 Мбит (32 Мбайт) |
| Организация | 32M × 8, страницы 256 байт |
| Интерфейс | SPI / Dual SPI / Quad SPI |
| Питание | 2,7…3,6 В |
| Максимальная частота | 133 МГц |
| Корпус по маркировке FIQ | 16-выводной SOIC 300 mil |
| Температура | −40…+85 °C |
| Датакод партии | 25+ |
| Упаковка поставки | уточнять перед заказом |
Что проверить при приёмке партии
- Полный код W25Q256JVFIQ и корпус SOIC-16, не WSON.
- Датакод партии и целостность выводов.
- Соответствие посадочного места на плате коду F.
- Влажностную упаковку, если партия поставляется как влагочувствительная.
Частые вопросы
Почему в заявке мог фигурировать WSON8?
Так иногда сокращают линейку. Для FIQ производитель задаёт SOIC-16. Корпус партии сверяем до оплаты.
Подходит ли чип для XIP?
Семейство поддерживает Quad SPI. Режим XIP зависит от контроллера и разводки, это проверяют по схеме, а не по названию.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
