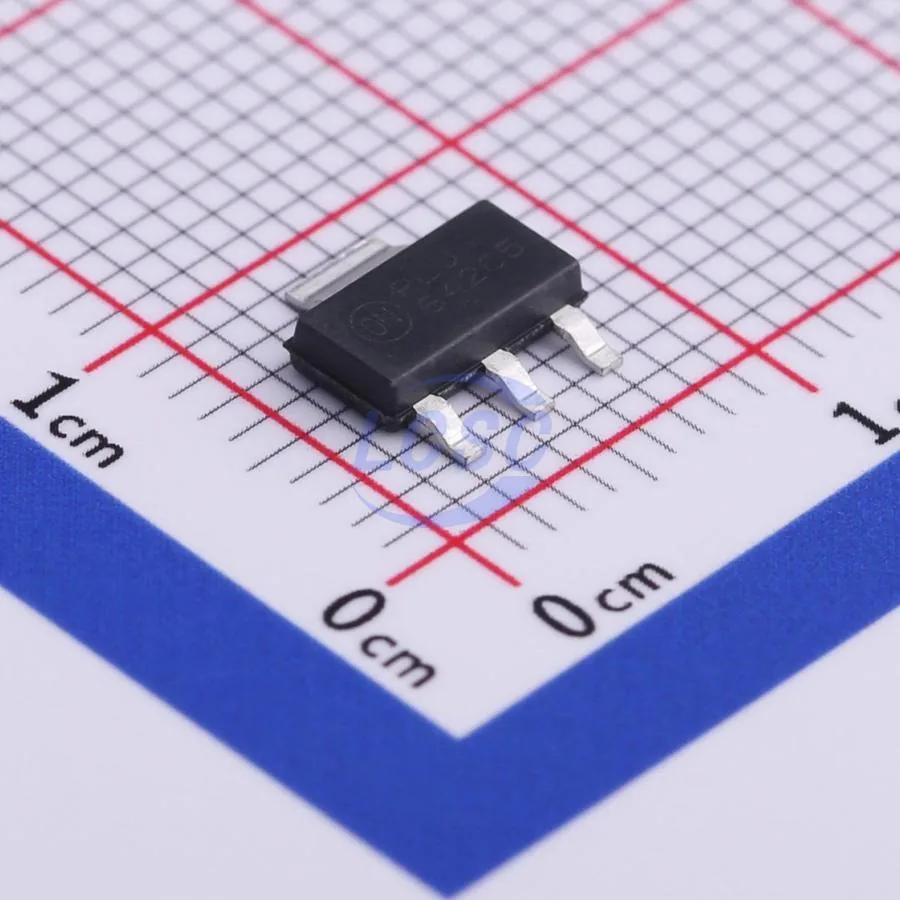

NCV4264-2CST50T3G
Автомобильный LDO onsemi на 5,0 В / 100 мА, вход до 45 В, корпус SOT-223, AEC-Q100.
Характеристики
| Бренд | onsemi |
|---|---|
| Корпус | SOT223 |
| Датакод | 21+ |
| Выход | 5,0 В / 100 мА |
| Вход | до 45 В |
Описание
NCV4264-2CST50T3G — автомобильный low-dropout линейный регулятор onsemi семейства NCV4264-2C с фиксированным выходом 5,0 В и током до 100 мА. Нужен в 12-вольтовых бортах, где важен широкий вход, низкий ток покоя и встроенные защиты без навесных схем «на всякий случай».
Оригинальное название: LDO 5.0 V 100 mA NCV4264-2C
Маркировка: NCV4264-2CST50T3G
Практика выбора и поставки
Суффикс T3G — лента. Есть соседний 3,3 В (NCV4264-2CST33T3G) — не подменять. Заявленная точность выхода порядка ±2% в полном температурном диапазоне, dropout до 0,5 В при 100 мА, вход рабочей зоны от примерно 4,5 В до 45 В. Квалификация AEC-Q100 относится к компоненту, а не к готовому блоку.
Даташит семейства открывается по ссылке даташит NCV4264-2CST50T3G (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | LDO, фиксированный положительный выход |
| Выход | 5,0 В |
| Ток нагрузки | 100 мА |
| Вход | рабочий от ~4,5 В, до 45 В |
| Dropout max | 0,5 В при 100 мА |
| Защиты | обратная полярность, КЗ / ограничение тока, тепловое отключение |
| Квалификация | AEC-Q100 |
| Корпус | SOT-223 (TO-261) |
| Температура кристалла (заявленная) | −40…150 °C |
| Датакод партии | 21+ |
| Упаковка поставки | tape & reel |
Что проверить при приёмке партии
- Полный код NCV4264-2CST50T3G, не вариант на 3,3 В.
- Корпус SOT-223 и датакод партии.
- Маркировку на пластике и соответствие ленты.
- Отсутствие механических повреждений теплоотводящей площадки.
Частые вопросы
Хватит ли 100 мА на весь блок питания платы?
Только если потребление узла уложено в 100 мА с запасом на температуру. Для цифрового ядра часто ставят отдельный преобразователь.
Нужна ли внешняя TVS?
Прибор держит входные выбросы в заявленных пределах. Внешнюю защиту согласуют по стандарту борта, а не «по привычке».
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
