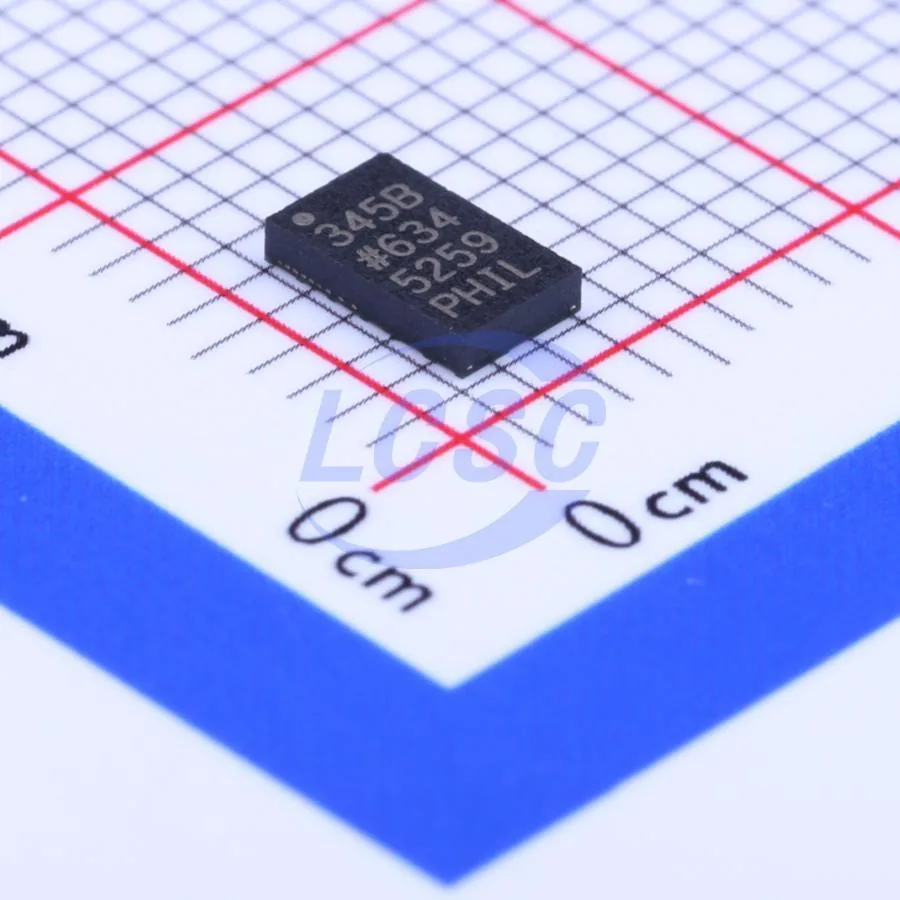

ADXL345BCCZ-RL7
Трёхосевой цифровой акселерометр Analog Devices, ±2…±16 g, SPI/I²C, корпус LGA-14 3×5 мм.
Характеристики
| Бренд | ADI |
|---|---|
| Корпус | LGA-14 |
| Датакод | 25+ |
| Диапазон | до ±16 g |
| Питание | 2,0…3,6 В |
Описание
ADXL345BCCZ-RL7 — трёхосевой цифровой акселерометр Analog Devices с выбираемыми диапазонами ±2 / ±4 / ±8 / ±16 g. Ток в режиме измерения типично от 23 мкА, в standby около 0,1 мкА при 2,5 В. Есть FIFO, детекция удара, активности и свободного падения.
Оригинальное название: 3-Axis Digital Accelerometer ADXL345
Маркировка: ADXL345BCCZ-RL7
Практика выбора и поставки
Корпус LGA-14 3×5 мм, суффикс RL7 — лента. Разрешение фиксированное 10 бит либо полное, вплоть до 13 бит на ±16 g (масштаб 4 мг/LSB во всех диапазонах). Интерфейсы SPI (3- и 4-проводный) и I²C, напряжение IO от 1,7 В до VS. До разводки фиксируют ориентацию осей и посадку LGA: переворот корпуса меняет знак ускорения.
Даташит семейства открывается по ссылке даташит ADXL345BCCZ-RL7 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 3-осевой цифровой акселерометр |
| Оси | X, Y, Z |
| Диапазон | ±2 / ±4 / ±8 / ±16 g |
| Разрешение | 10 бит фиксированное; до 13 бит на ±16 g |
| Интерфейс | SPI 3/4-wire и I²C |
| Функции | FIFO, single/double tap, activity/inactivity, free-fall |
| Ток измерения (тип.) | от 23 мкА при VS = 2,5 В |
| Ток standby (тип.) | 0,1 мкА при VS = 2,5 В |
| Питание VS | 2,0…3,6 В |
| Питание IO | 1,7 В … VS |
| Корпус | LGA-14 (3×5 мм) |
| Датакод партии | 25+ |
| Упаковка поставки | tape & reel |
Что проверить при приёмке партии
- Маркировку ADXL345BCCZ-RL7.
- Корпус LGA-14 3×5 мм и датакод партии.
- Ориентацию пина 1 на контрольной единице.
- Целостность ленты и отсутствие трещин керамики.
Частые вопросы
Это IMU с гироскопом?
Нет. Только акселерометр. Для шести осей смотрите LSM6DSV16XTR или BMI323 в этом же разделе.
Почему ток в карточке и в режиме измерения различаются?
Standby и measurement — разные режимы. Для расчёта батареи берут ток выбранного ODR, а не минимум из таблицы.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
