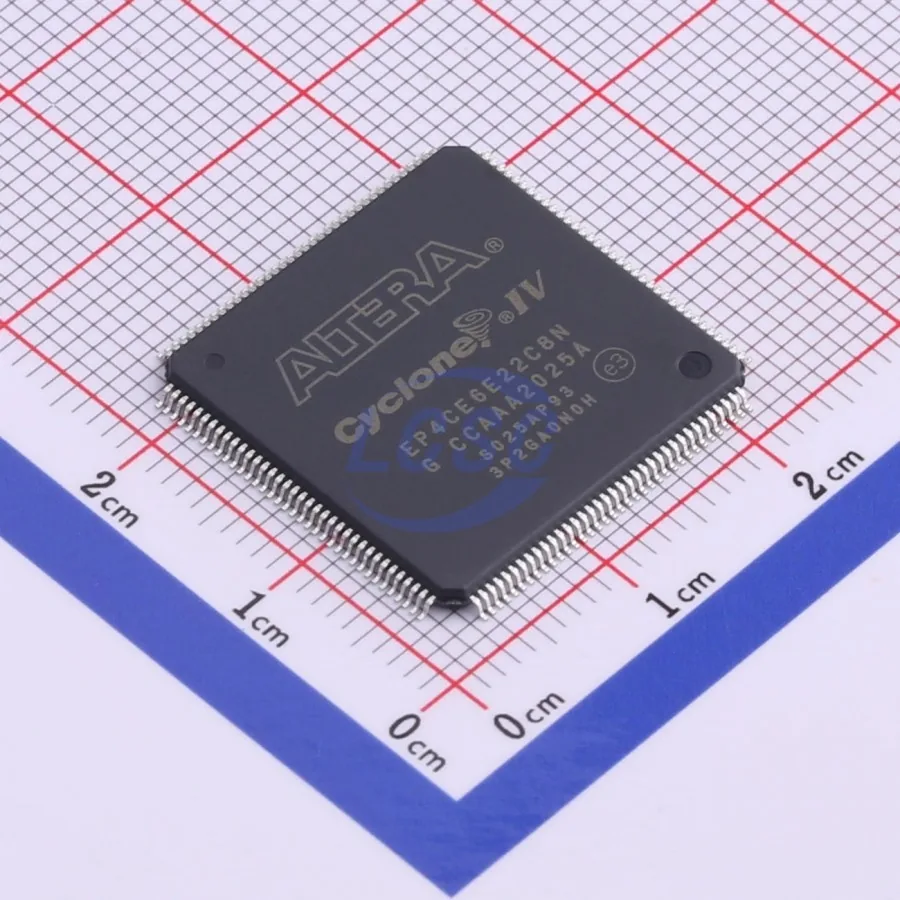

EP4CE6E22C8N
FPGA Altera/Intel Cyclone IV E, 6272 логических элемента, корпус EQFP-144, speed grade 8.
Характеристики
| Бренд | Altera |
|---|---|
| Корпус | TQFP144 |
| Датакод | 25+ |
| Логика | 6272 LE |
| Корпус | EQFP-144 |
Описание
EP4CE6E22C8N — FPGA семейства Cyclone IV E (Altera / Intel). Около 6272 логических элементов, встроенная память порядка 276480 бит, до примерно 91 пользовательского вывода в этом корпусе. Линейка зрелая и чувствительная к цене: перед проектом проверяют доступность и срок жизни серии.
Оригинальное название: Cyclone IV E FPGA EP4CE6E22C8N
Маркировка: EP4CE6E22C8N
Практика выбора и поставки
Корпус 144-выводной EQFP с тепловой площадкой; в заявках его часто пишут TQFP144. Speed grade 8, коммерческий температурный индекс часто 0…+85 °C. Ядро питают примерно 1,15–1,25 В — это сверяют по handbook, а не по соседней плате. Конфигурацию и загрузочный носитель закладывают отдельно: сама FPGA без прошивки не «оживает».
Даташит семейства открывается по ссылке даташит EP4CE6E22C8N (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | FPGA Cyclone IV E |
| Логические элементы | 6272 |
| LAB | 392 |
| Встроенная память | 276480 бит |
| Пользовательские I/O (ориентир для корпуса) | до ~91 |
| Speed grade | 8 |
| Питание ядра (ориентир) | 1,15…1,25 В |
| Корпус | 144-pin EQFP / QFP (TQFP144 в заявках) |
| Температура (коммерческий индекс) | 0…+85 °C |
| Датакод партии | 25+ |
| Упаковка поставки | уточнять перед заказом |
Что проверить при приёмке партии
- Полный код EP4CE6E22C8N, не соседние плотности Cyclone IV.
- Корпус EQFP-144 и датакод партии.
- Состояние тепловой площадки и выводов.
- Сопроводительный handbook/даташит семейства, а не «универсальный» PDF другой плотности.
Частые вопросы
Можно ли заменить на другой Cyclone IV E?
Только при совпадении LE, корпуса, speed grade и банка I/O. Иначе гербер и прошивка не сойдутся.
Нужен ли внешний конфигуратор?
Да, схему загрузки закладывают отдельно. На приёмке проверяют маркировку FPGA, а не наличие готовой прошивки.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
