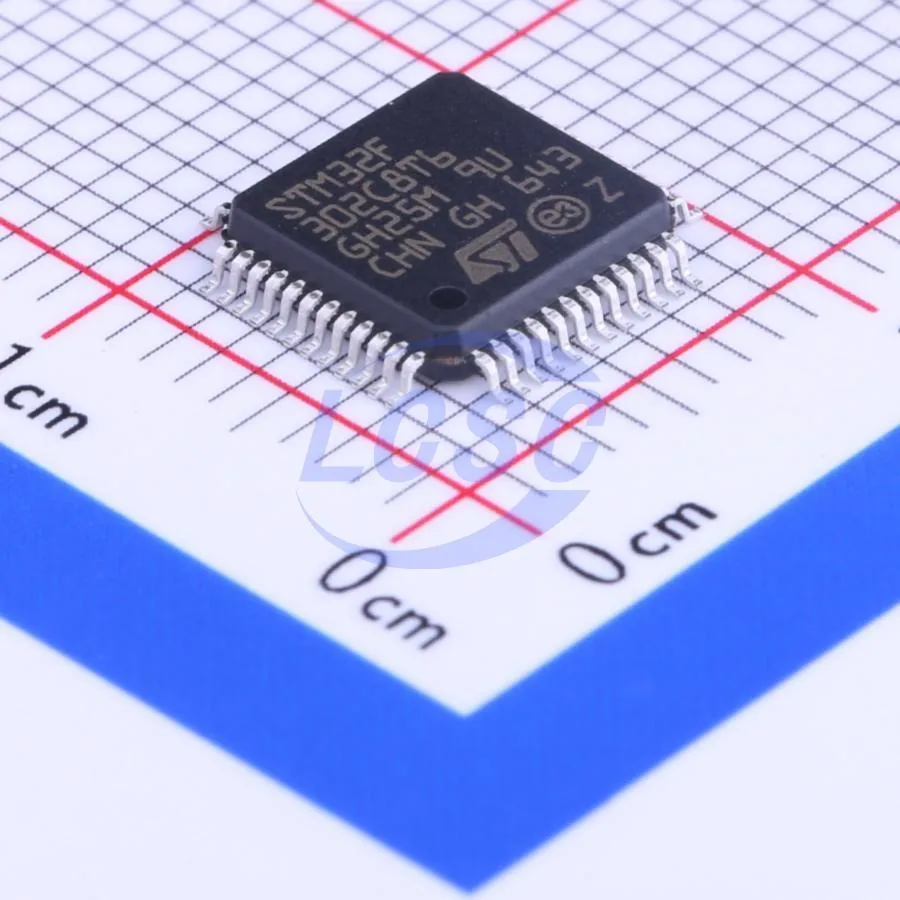

STM32F302C8T6
32-битный микроконтроллер ST на ядре Cortex-M4, до 72 МГц, Flash 64 КБ, корпус LQFP48.
Характеристики
| Бренд | ST |
|---|---|
| Корпус | LQFP48 |
| Датакод | 20+ |
| Ядро | Arm Cortex-M4, до 72 МГц |
| Питание | 2,0…3,6 В |
Описание
STM32F302C8T6 — 32-битный микроконтроллер STMicroelectronics линейки STM32F302x8. Ядро Arm Cortex-M4 с FPU, тактовая частота до 72 МГц, в кристалле до 64 КБ Flash и 16 КБ SRAM. Позиция нужна, когда в одном корпусе нужны быстрый АЦП, таймеры привода и USB/CAN без перехода на старшие серии F3/F4.
Оригинальное название: 32-bit MCU STM32F302x8, Arm Cortex-M4
Маркировка: STM32F302C8T6
Практика выбора и поставки
Перед разводкой сверяют именно суффикс C8T6: соседние коды CB/CC дают другой объём Flash. Для партии фиксируем маркировку на корпусе, датакод, упаковку (tray) и температурный индекс T6. Аналоговые цепи (АЦП до 5 Msps, ОУ, компараторы, ёмкостный сенсинг) требуют чистой разводки питания 2,0–3,6 В и опорных земель — это проверяем по спецификации платы, а не «на глаз» по фото.
Даташит семейства открывается по ссылке даташит STM32F302C8T6 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 32-битный микроконтроллер |
| Ядро | Arm Cortex-M4 с FPU |
| Тактовая частота | до 72 МГц |
| Flash | до 64 КБ |
| SRAM | 16 КБ |
| АЦП | 12 бит, до 5 Msps |
| ЦАП | канал DAC |
| Интерфейсы | I²C, USART, SPI/I2S, USB FS device, CAN |
| Прочее | RTC, таймеры в том числе для управления приводом, ИК-передатчик, до 18 каналов ёмкостного сенсинга, ОУ и компараторы |
| Питание | 2,0…3,6 В |
| Корпус | LQFP48, 7×7×1,4 мм |
| Температура (T6) | −40…+85 °C |
| Датакод партии | 20+ |
| Упаковка поставки | tray, уточнять перед заказом |
Что проверить при приёмке партии
- Маркировку STM32F302C8T6, а не соседние C8/CB/CC.
- Корпус LQFP48 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Сопроводительный даташит семейства STM32F302x6/x8 и упаковочный лист.
Частые вопросы
Чем C8T6 отличается от CB и CC?
Объёмом Flash и частично периферией. Для заказа и разводки фиксируют полный ordering code STM32F302C8T6.
Нужен ли внешний кварц?
Зависит от схемы тактирования. Перед партией сверяем, какой генератор заложен в спецификации платы.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
