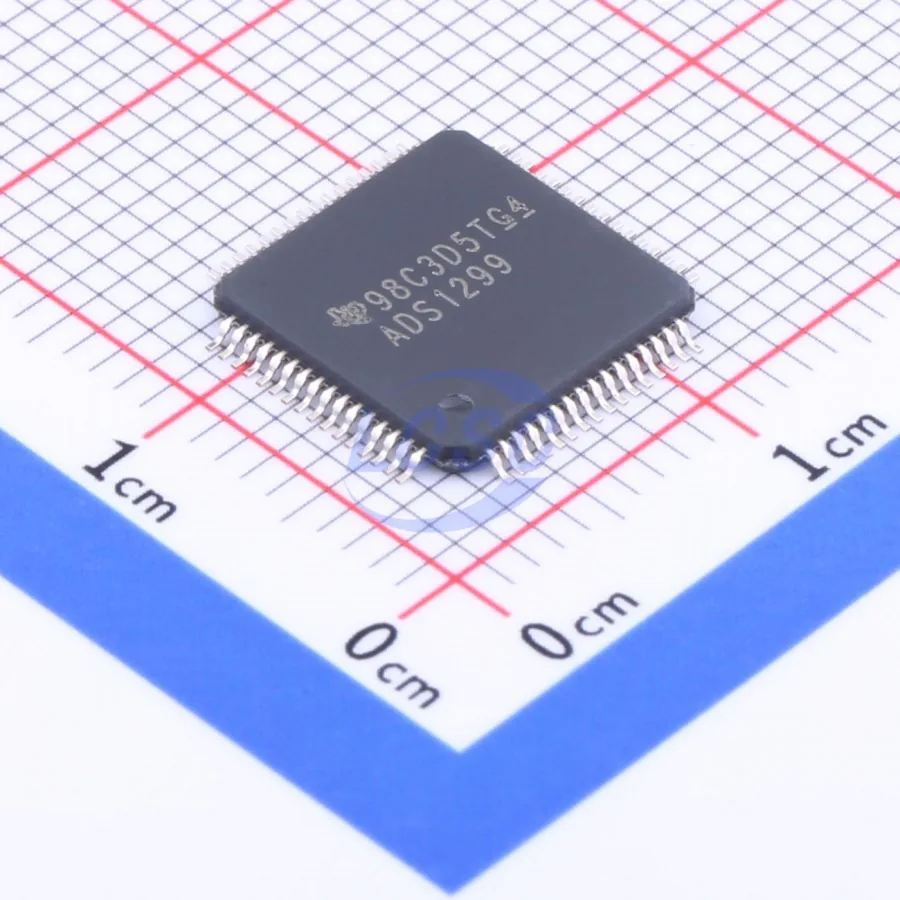

ADS1299IPAGR
Восьмиканальный 24-битный АЦП/AFE Texas Instruments для биопотенциала, корпус TQFP-64.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | TQFP64 |
| Датакод | 25+ |
| Каналы | 8 × 24 бит |
| Питание | 4,75…5,25 В |
Описание
ADS1299IPAGR — восьмиканальный малошумящий 24-битный одновременно семплирующий дельта-сигма АЦП / AFE Texas Instruments для биопотенциальных измерений. В приборе — PGA, внутренний источник опорного напряжения и генератор; скорость выдачи от 250 SPS до 16 kSPS; на канал есть мультиплексор (lead-off, bias и смежные функции).
Оригинальное название: 8-channel 24-bit delta-sigma AFE ADS1299
Маркировка: ADS1299IPAGR
Практика выбора и поставки
Код IPAGR — корпус TQFP (PAG) 64 вывода, температура −40…+85 °C, лента большого формата. Не путать с ADS1299-4 и ADS1299-6: число каналов другое. Карточка не обещает сертификацию готового медицинского прибора: это компонент для разработки и производства, а не зарегистрированное изделие.
Даташит семейства открывается по ссылке даташит ADS1299IPAGR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 8-канальный 24-битный ΔΣ AFE / АЦП |
| Каналы | 8, одновременное семплирование |
| Скорость выдачи | 250 SPS … 16 kSPS |
| Интерфейс | SPI, daisy-chain нескольких приборов |
| Питание | 4,75…5,25 В |
| SNR (заявленный) | 121 дБ |
| Корпус | TQFP-64 (PAG), 10×10 мм |
| Температура | −40…+85 °C |
| Датакод партии | 25+ |
| Упаковка поставки | tape & reel |
Что проверить при приёмке партии
- Маркировку ADS1299IPAGR, не -4/-6.
- Корпус TQFP-64 PAG и датакод партии.
- Отсутствие погнутых выводов и следов повторной пайки.
- Соответствие упаковки (лента) согласованной спецификации.
Частые вопросы
Можно ли ставить прибор в изделие без испытаний ЭМС?
Нет. Это интегральная схема. Готовое изделие проходит свои испытания и, при необходимости, регистрацию.
Зачем daisy-chain?
Чтобы нарастить число каналов несколькими приборами на одной SPI-шине. Это закладывают на этапе схемы, а не при приёмке.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
