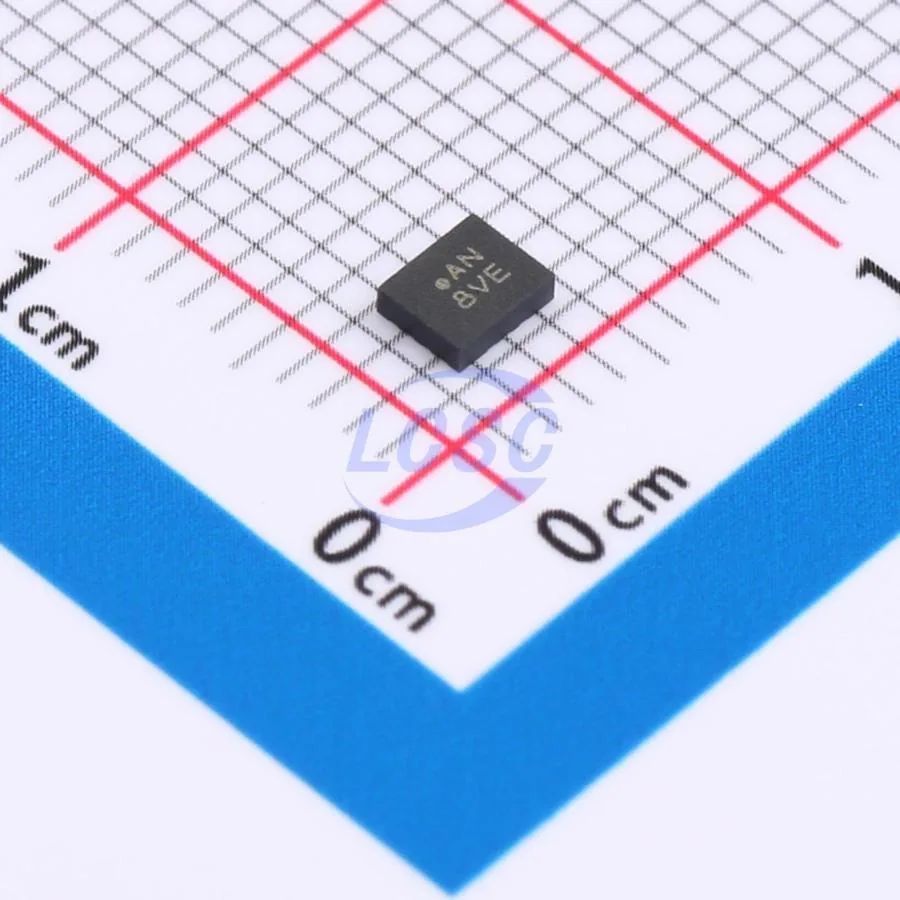

BMI323
Шестиосевой IMU Bosch Sensortec: 16-бит акселерометр и гироскоп, корпус LGA-14 2,5×3,0×0,83 мм.
Характеристики
| Бренд | Bosch |
|---|---|
| Корпус | LGA14 |
| Датакод | 24+ |
| Тип | 6-осевой IMU |
| Корпус | LGA-14 2,5×3 мм |
Описание
BMI323 — компактный малопотребляющий инерциальный модуль Bosch Sensortec: 16-битный трёхосевой гироскоп, 16-битный трёхосевой акселерометр и 16-битный датчик температуры в корпусе LGA-14 размером 2,5×3,0×0,83 мм. Есть интеллектуальные прерывания по движению и самокалибровка гироскопа CRT после пайки.
Оригинальное название: Low-power 6-axis IMU BMI323
Маркировка: BMI323
Практика выбора и поставки
Код BMI323 короткий: перед заказом фиксируют packing (лента) и дату партии. Заявленный диапазон акселерометра до ±16 g, FIFO порядка 2 КБ. После пайки чувствительность гироскопа может уезжать — CRT как раз для компенсации этого эффекта, его закладывают в прошивку, а не «включают на приёмке».
Даташит семейства открывается по ссылке даташит BMI323 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 6-осевой IMU |
| Акселерометр | 16 бит, оси X/Y/Z, диапазон до ±16 g |
| Гироскоп | 16 бит, три оси |
| Датчик температуры | 16 бит, встроенный |
| FIFO | 2 КБ |
| Особые функции | прерывания по движению, CRT-калибровка гироскопа |
| Корпус | LGA-14, 2,5×3,0×0,83 мм |
| Датакод партии | 24+ |
| Упаковка поставки | tape & reel |
Что проверить при приёмке партии
- Маркировку BMI323 на крышке.
- Корпус LGA-14 и датакод 24+ либо согласованный иной.
- Ориентацию корпуса относительно шелкографии платы.
- Влажностный пакет, если партия поставляется как MSL-чувствительная.
Частые вопросы
Чем BMI323 отличается от ADXL345?
У BMI323 есть гироскоп. ADXL345 — только акселерометр. Для стабилизации ориентации нужен IMU.
Нужна ли калибровка после SMT?
Производитель закладывает CRT как раз из-за ухода после пайки. Процедуру прописывают в прошивке изделия.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
