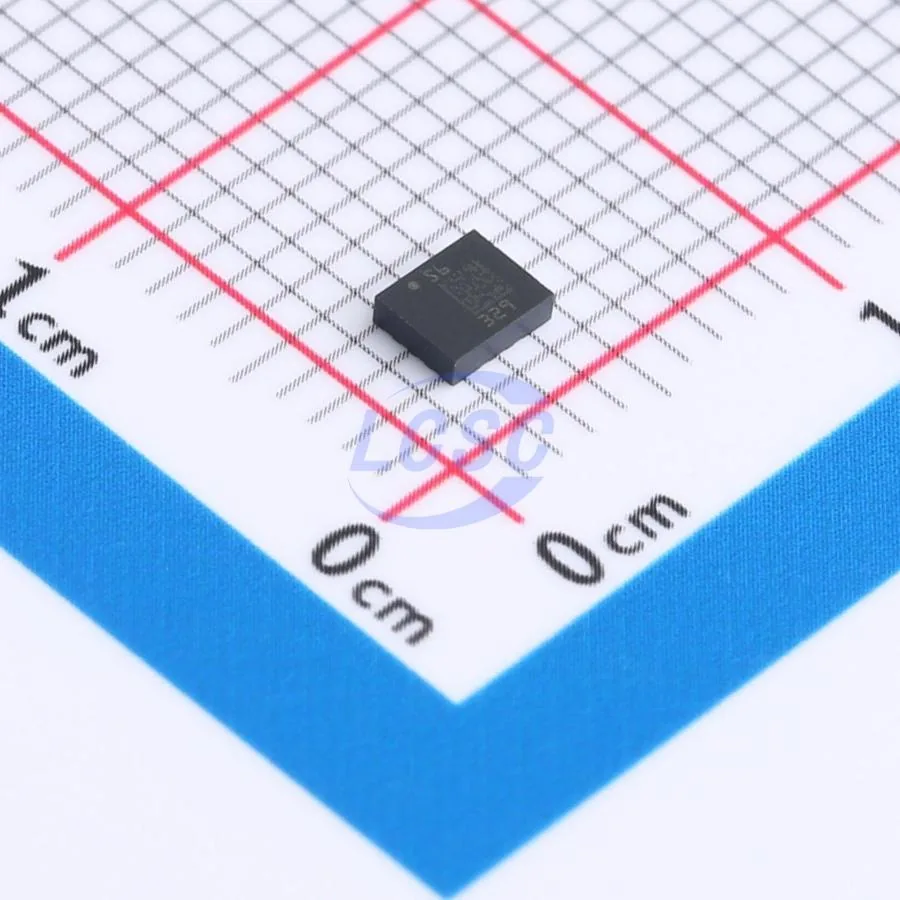

LSM6DSV16XTR
Шестиосевой IMU ST: акселерометр и гироскоп, MLC и канал Qvar, корпус LGA-14L.
Характеристики
| Бренд | ST |
|---|---|
| Корпус | LGA14 |
| Датакод | 25+ |
| Тип | 6-осевой IMU |
| Питание | 1,71…3,6 В |
Описание
LSM6DSV16XTR — шестиосевой инерциальный модуль ST: трёхосевой акселерометр и трёхосевой гироскоп с раздельными трактами для пользовательского интерфейса, OIS и EIS. В кристалле — machine learning core, программируемый конечный автомат и канал Qvar для жестов.
Оригинальное название: 6-axis IMU LSM6DSV16X
Маркировка: LSM6DSV16XTR
Практика выбора и поставки
Корпус прайса LGA14 соответствует LGA-14L у ST (около 2,5×3×0,83…0,86 мм). Суффикс TR — лента. Не путать с LSM6DSV32X и LSM6DSV320X: у них другие диапазоны. Для носимой электроники и стабилизации камеры до заказа фиксируем full-scale, интерфейс (SPI / I²C / MIPI I3C) и наличие auxiliary SPI под OIS.
Даташит семейства открывается по ссылке даташит LSM6DSV16XTR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку с спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 6-осевой IMU (акселерометр + гироскоп) |
| Акселерометр | ±2 / ±4 / ±8 / ±16 g |
| Гироскоп | ±125 / ±250 / ±500 / ±1000 / ±2000 / ±4000 dps |
| Интерфейс | SPI / I²C / MIPI I3C; вспомогательный SPI для OIS |
| Особые функции | MLC, FSM, Qvar, шагомер |
| Питание аналоговое | 1,71…3,6 В |
| Питание IO | от 1,08 В |
| Корпус | LGA-14L, около 2,5×3×0,83…0,86 мм |
| Температура | −40…+85 °C |
| Датакод партии | 25+ |
| Упаковка поставки | tape & reel |
Что проверить при приёмке партии
- Полный код LSM6DSV16XTR, не соседние LSM6DSV32X / LSM6DSV320X.
- Корпус LGA-14L и датакод 25+ или согласованный иной.
- Ориентацию пина 1 на фото контрольной единицы.
- Упаковку tape & reel и влажностный барьер, если партия чувствительна к влаге.
Частые вопросы
Подойдёт ли модуль вместо LSM6DSOX?
Это другая линейка с иным набором функций. Совместимость по корпусу и регистрам проверяют по спецификации платы.
Что такое Qvar?
Электростатический канал для жестового интерфейса. Если в изделии он не используется, его просто не подключают, но код заказа остаётся тем же.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём партии, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
