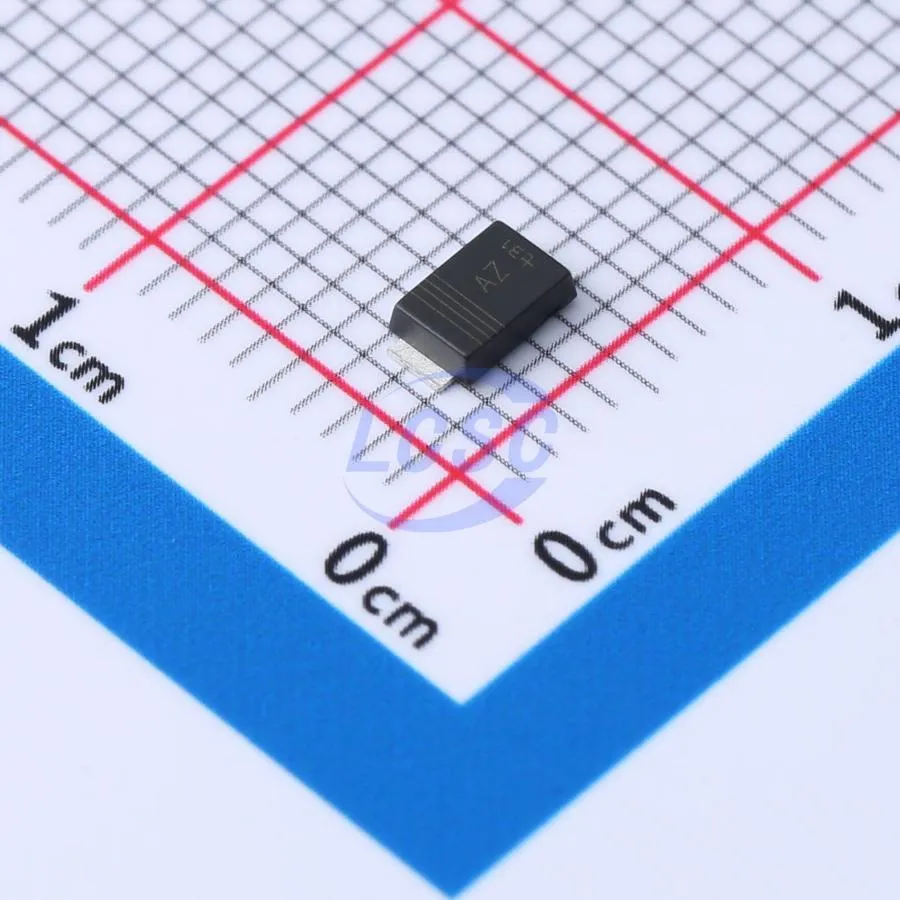

PTVS16VP1UP
Однонаправленный TVS-диод Nexperia на рабочее напряжение 16 V с пиковой импульсной мощностью 600 W в низкопрофильном SOD-128 (CFP5). Ставится параллельно защищаемой цепи для.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOD-128 |
| Датакод | 22+ |
| Тип | Unidirectional TVS (Transient Voltage Suppressor) |
| VRWM (reverse standoff) | 16 V |
Описание
PTVS16VP1UP входит в серию PTVSxP1UP: однонаправленные супрессоры переходных напряжений для поверхностного монтажа. Прибор рассчитан на защиту цепей постоянного тока и узлов питания от кратковременных перенапряжений (грозовые/индуктивные выбросы, коммутационные помехи). В нормальном режиме при напряжении не выше VRWM = 16 V диод практически не нагружает линию: обратный ток утечки по datasheet для этого номинала — 0.001 µA при VRWM (Tj = 25 °C). При нарастании перенапряжения напряжение на приборе достигает области пробоя: для PTVS16VP1UP VBR при испытательном токе 1 mA лежит в диапазоне 17.80…19.70 V (typ. 18.75 V). Дальше, на нормированном импульсе 10/1000 µs, напряжение ограничивается на уровне VCL = 26.0 V при пиковом токе IPPM = 23.1 A; пиковая импульсная мощность серии — PPPM = 600 W. Полярность однонаправленная: катод отмечен маркировочной полосой (marking code AZ). Корпус CFP5 / SOD128 — плоский SMD с двумя выводами, габариты тела примерно 3.8 × 2.6 × 1 mm, шаг 4 mm; высота 1 mm удобна для плотных плат. Диапазон рабочей температуры по спецификации серии: −55…+150 °C.
Оригинальное название: PTVS16VP1UP (серия PTVSxP1UP)
Маркировка: PTVS16VP1UP
Практика выбора и поставки
Перед заказом фиксируем полный код PTVS16VP1UP, корпус SOD-128 и датакод партии 22+. Для новых автомобильных проектов Nexperia отдельно предлагает линейку PTVSxP1UP-Q (AEC-Q101); электрика 16 V-номинала близка, но ordering code другой. Перед крупной партией проверить жизненный цикл именно PTVS16VP1UP у дистрибьютора. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит PTVS16VP1UP (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Unidirectional TVS (Transient Voltage Suppressor) |
| VRWM (reverse standoff) | 16 V |
| VBR @ 1 mA | 17.80 V (min) / 18.75 V (typ) / 19.70 V (max) |
| IRM @ VRWM | 0.001 µA |
| VCL @ IPPM | 26.0 V |
| IPPM (10/1000 µs) | 23.1 A |
| PPPM | 600 W |
| Полярность | Unidirectional (1 канал) |
| Маркировка | AZ |
| Корпус | SOD128 / CFP5 (≈ 3.8 × 2.6 × 1 mm) |
| Температура | −55…+150 °C |
| Корпус в прайсе | SOD-128 |
Что проверить при приёмке партии
- Полную маркировку PTVS16VP1UP, без соседних суффиксов.
- Корпус SOD-128 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
