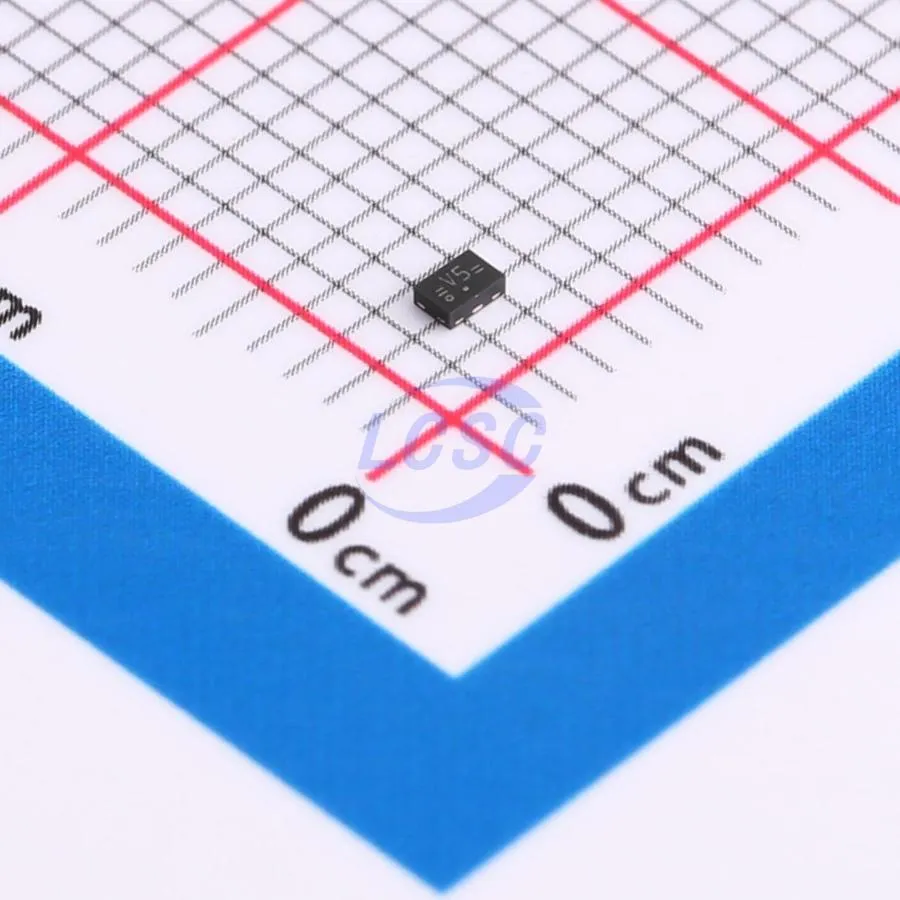

74LVC1T45GM-Q100X
Автомобильный 1-битный dual-supply трансивер-транслятор Nexperia 74LVC1T45-Q100 в XSON6: любые уровни 1.2…5.5 V ↔ 1.2…5.5 V, направление по DIR, 3-state, IOFF. Ordering GM-Q100X.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOT886 |
| Датакод | 22+ |
| Тип | 1-bit dual-supply translating transceiver, 3-state |
| VCC(A) / VCC(B) | 1.2…5.5 V each |
Описание
74LVC1T45GM-Q100X — 74LVC1T45-Q100 — классический DIR-controlled level shifter: порт A и DIR питаются от VCC(A), порт B — от VCC(B). Обе шины произвольны в диапазоне 1.2…5.5 V, поэтому возможны переводы между 1.2 / 1.5 / 1.8 / 2.5 / 3.3 / 5.0 V в любую сторону. DIR=HIGH открывает путь A→B; DIR=LOW — B→A. Это не auto-bidirectional без DIR: для шин вроде I²C нужны другие семейства; для UART/SPI/GPIO с известным направлением — оптимально. Скорость зависит от целевого уровня: до 420 Mbps при трансляции 3.3→5.0 V; при переводе «вниз» к 1.8/1.5 V — десятки Mbps (75/60 Mbps в features). Выход ±24 mA @ 3.0 V; входы принимают до 5.5 V. IOFF защищает от backfeed при partial power-down; suspend: если VCC(A) или VCC(B) = 0, оба порта в Hi-Z. Bypass на обеих шинах обязателен; DIR не оставлять плавающим. Корпус SOT886 ультратонкий leadless — важен профиль пасты и AOI. Marking V5. Для floating-входов на LVCH-версии есть bus-hold; у LVC (этот MPN) подтягивать неиспользуемые линии явно.
Оригинальное название: 74LVC1T45-Q100 — dual-supply translating transceiver, 3-state, 1 bit
Маркировка: 74LVC1T45GM-Q100X
Практика выбора и поставки
Перед заказом фиксируем полный код 74LVC1T45GM-Q100X, корпус SOT886 и датакод партии 22+. Не путать с auto-sense трансляторами: здесь обязателен корректный DIR. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит 74LVC1T45GM-Q100X (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 1-bit dual-supply translating transceiver, 3-state |
| VCC(A) / VCC(B) | 1.2…5.5 V each |
| Direction | DIR (ref. VCC(A)): H=A→B, L=B→A |
| Data rate max | до 420 Mbps (3.3→5.0 V) |
| Iout @ 3.0 V | ±24 mA |
| ICC max | 16 µA |
| IOFF / suspend | yes |
| Qual | AEC-Q100 Grade 1 |
| Tamb | −40…+125 °C |
| Корпус / ordering | XSON6 (SOT886), 74LVC1T45GM-Q100X |
Что проверить при приёмке партии
- Полную маркировку 74LVC1T45GM-Q100X, без соседних суффиксов.
- Корпус SOT886 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
