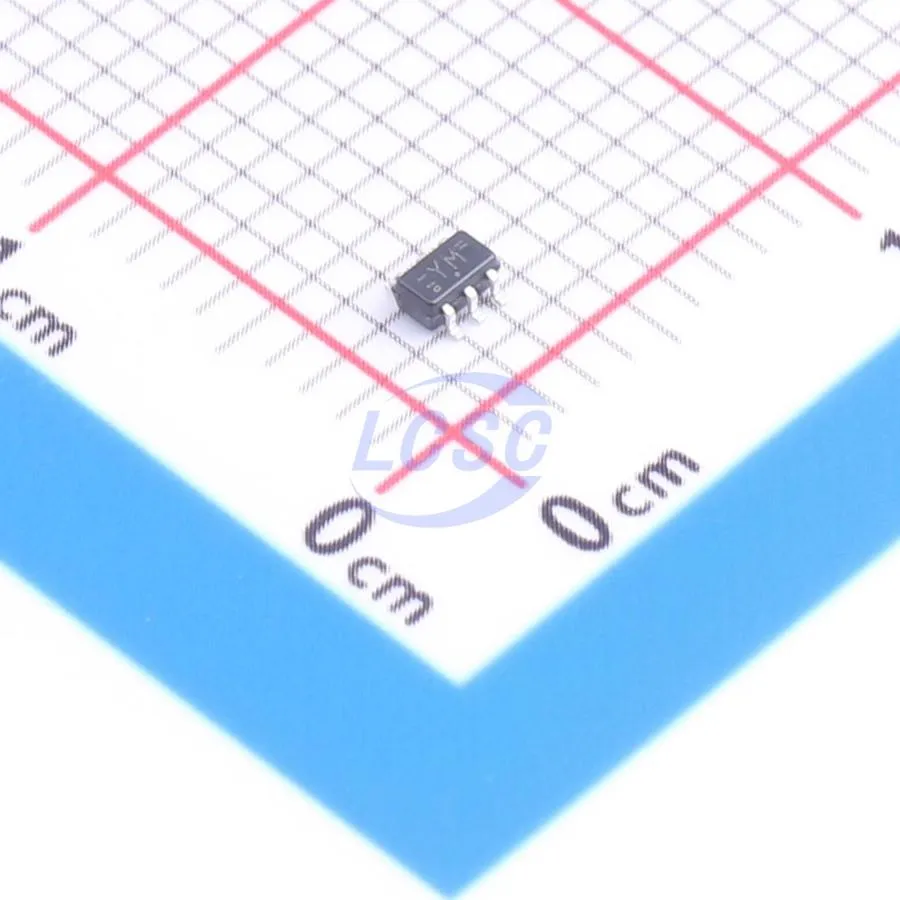

74LVC1G10GW-Q100H
Автомобильный single 3-входовый NAND Nexperia LVC в SOT363: VCC 1.65…5.5 V, Schmitt-входы, IOFF, AEC-Q100 Grade 1, −40…+125 °C. Ordering GW-Q100H — reel. Для компактной.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOT363 |
| Датакод | 25+ |
| Тип | Single 3-input NAND |
| VCC | 1.65…5.5 V |
Описание
74LVC1G10GW-Q100H — 74LVC1G10-Q100 реализует булеву функцию Y = ¬(A·B·C) на одном кристалле миниатюрного корпуса. Технология LVC даёт низкое статическое потребление и широкий диапазон питания: от 1.65 V (современные MCU) до 5.5 V. Входы принимают до 5 V даже при меньшем VCC — удобно стыковать 5 V датчики/линии с 3.3 V логикой. На всех входах — Schmitt-trigger action: допуск медленных фронтов и помех на длинных трассах без внешних триггеров Шмитта. IOFF: при обесточенном VCC выход отключается так, чтобы не гнать ток «назад» в шину — обязательно для partial power-down доменов (модуль выключен, соседний блок на общей шине жив). Выход CMOS push-pull: drive порядка ±24 mA @ 3.0 V по features (точные строки — в EC datasheet); не короткозамкнуть на VCC/GND. Latch-up > 250 mA; ESD HBM class 2 > 2 kV, CDM C3 > 1 kV. Практика: декодирование трёх условий enable, interlock «все сигналы активны», простая комбинаторика без CPLD. Неиспользуемые входы подтягивать к VCC или GND (для NAND подтяжка к VCC делает вход «нейтральным» логической 1). Bypass 0.1 µF у VCC. Ordering 74LVC1G10GW-Q100H: GW = SOT363-2, Q100 = automotive, H = reel. Для non-auto BOM достаточно версии без Q100 при той же распиновке — сверять availability.
Оригинальное название: 74LVC1G10-Q100 — single 3-input NAND gate, AEC-Q100
Маркировка: 74LVC1G10GW-Q100H
Практика выбора и поставки
Перед заказом фиксируем полный код 74LVC1G10GW-Q100H, корпус SOT363 и датакод партии 25+. При расхождении ±24 vs ±32 mA брать строки Electrical Characteristics для конкретного VCC из PDF партии. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит 74LVC1G10GW-Q100H (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Single 3-input NAND |
| VCC | 1.65…5.5 V |
| VI max | 5.5 V (inputs accept up to 5 V) |
| Iout drive (features @ 3.0 V) | ±24 mA |
| tpd ориентир | 4.4 ns @ 5 V, 50 pF (parametric) |
| Iq max (parametric) | 4 µA |
| IOFF | yes (partial power-down) |
| Qual | AEC-Q100 Grade 1 |
| Tamb | −40…+125 °C |
| Корпус / ordering | SOT363 (TSSOP6), 74LVC1G10GW-Q100H |
Что проверить при приёмке партии
- Полную маркировку 74LVC1G10GW-Q100H, без соседних суффиксов.
- Корпус SOT363 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
