PMZB670UPE

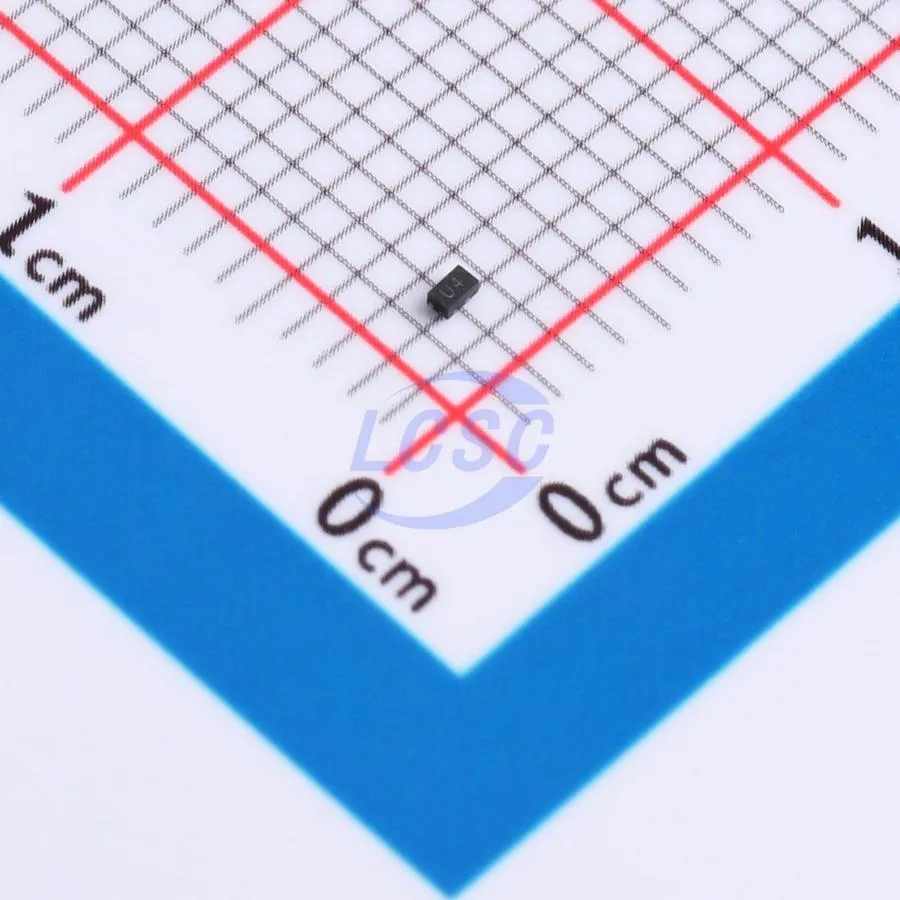

PMZB670UPE — малосигнальный P-channel MOSFET Nexperia в сверхкомпактном корпусе SOT-883 / DFN1006-3. По параметрам листинга (сверять с Nexperia PDF): VDS 20 V, Id порядка 0.66 A.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOT-883-3 |
| Датакод | 25+ |
| Тип | P-Channel MOSFET |
| VDS (listing) | 20 V |
Описание
PMZB670UPE — малосигнальный P-channel MOSFET Nexperia в сверхкомпактном корпусе SOT-883 / DFN1006-3. По параметрам листинга (сверять с Nexperia PDF): VDS 20 V, Id порядка 0.66 A, RDS(on) около 520 mΩ @ 4.5 V, Vgs(th) ~1.1 V, Pd ~100 mW. Типовое применение — load switch / уровень в портативной электронике. На части зеркал бренд отображается некорректно — ориентироваться на Nexperia datasheet PMZB670UPE.
Оригинальное название: P-Channel MOSFET PMZB670UPE
Маркировка: PMZB670UPE
Практика выбора и поставки
Перед заказом фиксируем полный код PMZB670UPE, корпус SOT-883-3 и датакод партии 25+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит PMZB670UPE (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | P-Channel MOSFET |
| VDS (listing) | 20 V |
| Id (listing) | 0.66 A |
| RDS(on) (listing) | 520 mΩ @ 4.5 V |
| Корпус | SOT-883-3 / DFN1006 |
Что проверить при приёмке партии
- Полную маркировку PMZB670UPE, без соседних суффиксов.
- Корпус SOT-883-3 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: PMZB670UPE. Раздел: электронные компоненты.
Смежные артикулы: 74LVC1G10GW-Q100H 74LVC1G125GW-Q100 74LVC1T45GM-Q100X BUK9614-60E.
