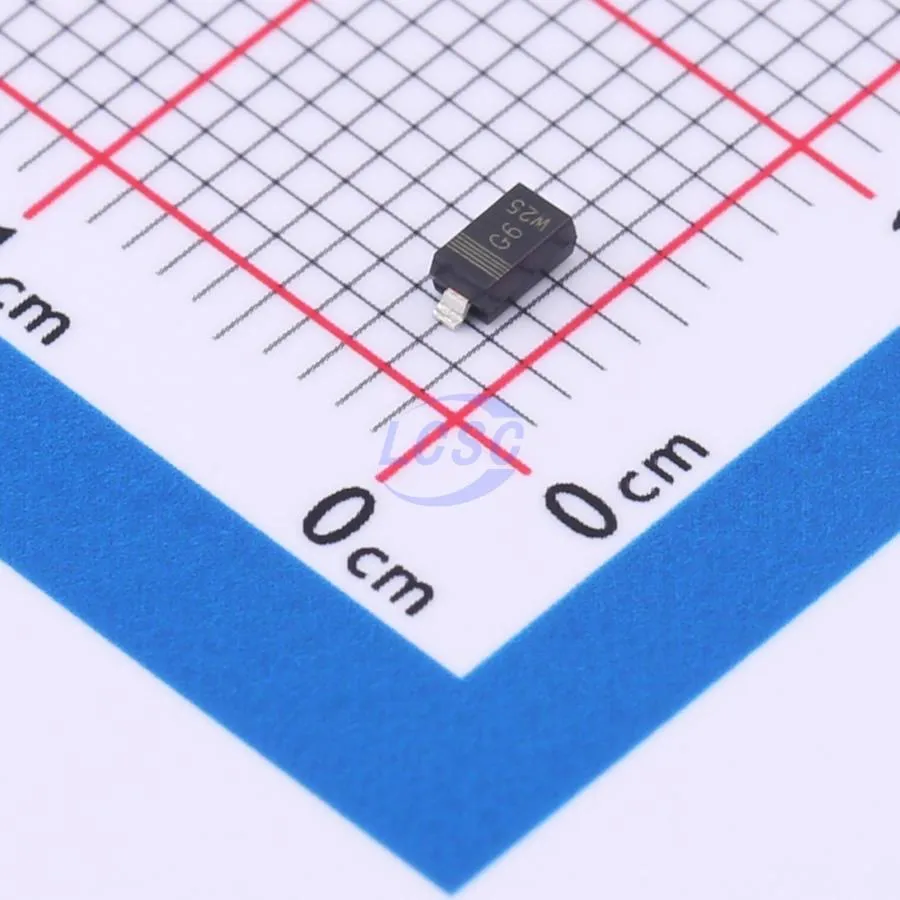

PMEG4010CEGW
Планарный Schottky Nexperia PMEG4010CEGW в SOD123: 40 V / 1 A, низкое падение ~0.49 V typ @ 1 A, утечка typ 6 µA @ 40 V. Для полярной защиты, OR-ing, freewheel и низковольтных.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOD-123 |
| Датакод | 20+ |
| Тип | Planar Schottky rectifier + guard ring |
| VR max | 40 V |
Описание
PMEG4010CEGW — Schottky barrier rectifier класса MEGA/low-VF: металло-полупроводниковый переход даёт меньшее VF, чем pn-диод той же токовой группы, ценой большего IR и мягкого reverse recovery. Интегрированное guard ring кольцо снижает риск повреждения при reverse stress. Корпус SOD123 двухвыводный: катод маркируется на корпусе — при монтаже не перепутать полярность. Рабочие пределы: reverse 40 V @ Tj = 25 °C; forward 1 A при Tsp ≤ 55 °C; средний ток IF(AV) ограничен тепловым режимом (в DS — условия δ = 0.5, square wave). VF растёт с током: при 1 mA typ ~210 mV, при 500 mA ~420 mV, при 1 A typ 490 / max 570 mV. IR при 40 V typ 6 µA (max 50 µA, pulsed, без саморазогрева). Ёмкость ~70 pF @ 1 V — учитывать в высокочастотных clamp/snubber. Tj max 150 °C; на FR4 теплоотвод через площадки критичен — не рассчитывать 1 A непрерывно без проверки температуры пайки/меди. Типовые узлы: входная полярная защита USB/адаптера, OR-ing двух источников, freewheeling в buck при умеренных частотах, зарядные цепи. Если нужен AEC-Q101 — брать -Q. Если нужна меньшая высота/другая термомеханика — смотреть CEH (flat) или ER (clip-bond SOD123W) с переразводкой и сверкой VF.
Оригинальное название: PMEG4010CEGW — 40 V, 1 A low-VF Schottky barrier rectifier
Маркировка: PMEG4010CEGW
Практика выбора и поставки
Перед заказом фиксируем полный код PMEG4010CEGW, корпус SOD-123 и датакод партии 20+. В прайсах встречается суффикс упаковки (J и т.п.) — электрика соответствует type number **PMEG4010CEGW**. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит PMEG4010CEGW (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Planar Schottky rectifier + guard ring |
| VR max | 40 V |
| IF max | 1 A (Tsp ≤ 55 °C) |
| VF typ / max @ 1 A | 490 / 570 mV |
| IR typ / max @ 40 V | 6 / 50 µA |
| Cd typ / max @ 1 V, 1 MHz | 69 / 77 pF |
| Tj | −55…+150 °C |
| Корпус | SOD123 |
| Automotive twin | PMEG4010CEGW-Q (AEC-Q101) |
Что проверить при приёмке партии
- Полную маркировку PMEG4010CEGW, без соседних суффиксов.
- Корпус SOD-123 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
