PMBT3904,215

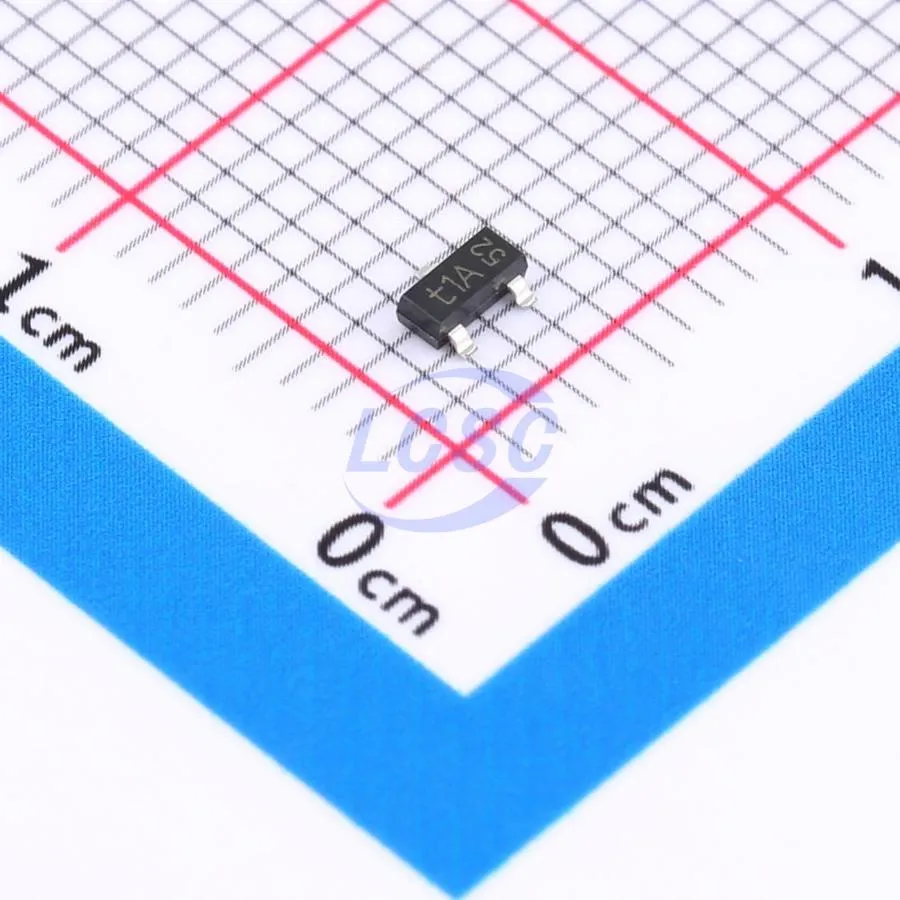

NPN коммутирующий транзистор Nexperia 40 V / 200 mA в SOT-23 — классический «3904» для ключей и маломощного усиления. PNP-пара — PMBT3906; упаковка ,215 — лента.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOT-23 |
| Датакод | 25+ |
| Тип | NPN switching transistor |
| VCEO | 40 V |
Описание
PMBT3904,215 — PMBT3904 — NPN switching transistor в корпусе SOT23. Применяется для общей коммутации и усиления: GPIO-ключи, драйверы светодиодов малой мощности, логические интерфейсы, каскады усиления сигнала. Комплементарная PNP-часть того же семейства — PMBT3906. По datasheet: VCBO 60 V, VCEO 40 V, VEBO 6 V, IC / ICM 200 mA, IBM 100 mA (одиночный импульс ≤ 1 ms), температура перехода до 150 °C. Усиление hFE при VCE = 1 V и IC = 10 mA — 100…300 (импульс tp ≤ 300 µs). Насыщение: VCEsat не более 200 mV при IC = 10 mA / IB = 1 mA и не более 300 mV при 50 mA / 5 mA. Утечка ICBO нормируется на уровне десятков нА при комнатной температуре (по дистрибьюторским карточкам — порядка 50 nA max). В ключевом режиме база задаёт ток насыщения (часто IC/IB ≈ 10), коллектор коммутирует нагрузку к более положительной шине относительно эмиттера. В линейном режиме удерживать рабочую точку в активной области по выходным характеристикам datasheet. Цоколёвка SOT23 по чертежу производителя: вывод 1 — база, 2 — эмиттер, 3 — коллектор. Ordering PMBT3904,215 — tape & reel; квалификация AEC-Q101 указана на странице изделия и в datasheet.
Оригинальное название: PMBT3904
Маркировка: PMBT3904,215
Практика выбора и поставки
Перед заказом фиксируем полный код PMBT3904,215, корпус SOT-23 и датакод партии 25+. Ptot и fT в таблице — из согласованной дистрибьюторской параметрики; при расхождении с PDF партии приоритет у datasheet. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит PMBT3904,215 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | NPN switching transistor |
| VCEO | 40 V |
| VCBO | 60 V |
| VEBO | 6 V |
| IC / ICM | 200 mA |
| IBM | 100 mA |
| hFE @ 10 mA, 1 V | 100…300 |
| VCEsat @ 10 mA / 1 mA | ≤ 200 mV |
| VCEsat @ 50 mA / 5 mA | ≤ 300 mV |
| Ptot (parametric) | 250 mW |
| fT (parametric) | 300 MHz |
| Квалификация | AEC-Q101 |
| Корпус | SOT23 / TO-236AB |
| Упаковка | ,215 = tape & reel |
| PNP-комплемент | PMBT3906 |
