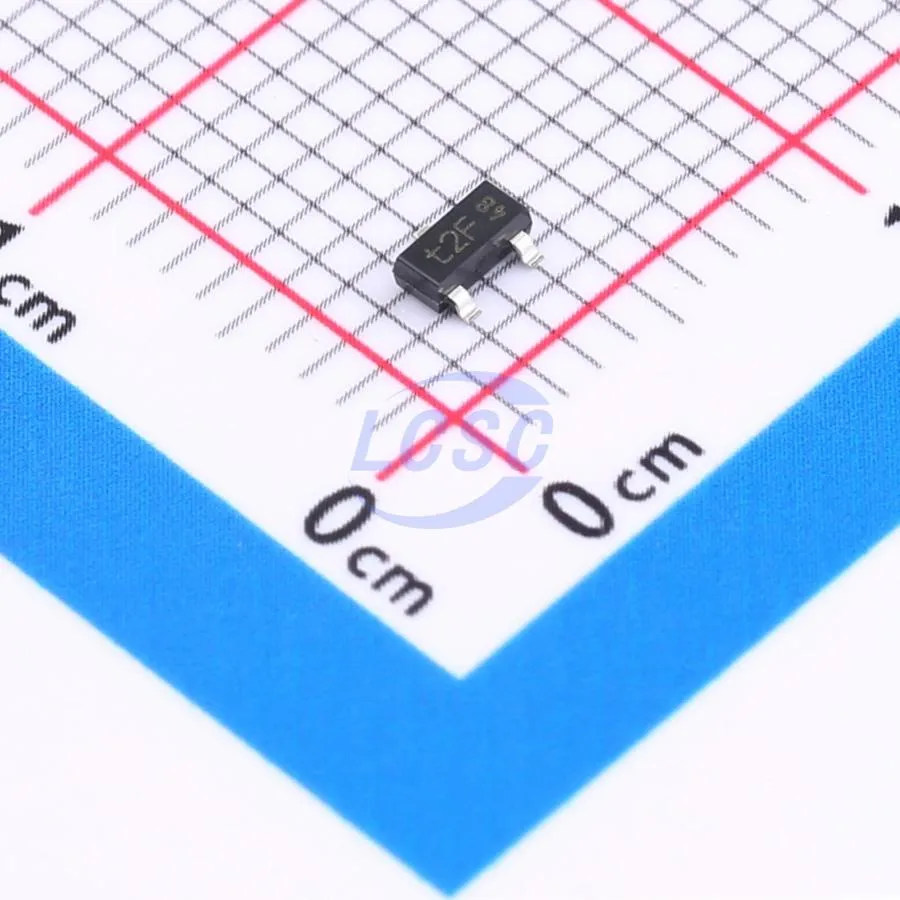

PMBT2907A,215
PNP коммутирующий транзистор Nexperia на −60 V / −600 mA в корпусе SOT-23: типичный «2907A» для ключей и усилительных каскадов малой мощности. Упаковка ,215 — лента.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOT-23 |
| Датакод | 25+ |
| Тип | PNP switching transistor |
| VCEO | −60 V |
Описание
PMBT2907A,215 — PMBT2907A — одноэлементный PNP switching transistor в SOT23 (TO-236AB). Предназначен для общего применения: цифровая/аналоговая коммутация и линейное усиление в маломощных узлах. Полярность — PNP: коллекторный ток течёт к эмиттеру при отрицательном потенциале коллектора относительно эмиттера и открытой базе. По datasheet абсолютные максимумы: VCBO / VCEO = −60 V, VEBO = −5 V, IC = −600 mA, ICM = −800 mA (одиночный импульс ≤ 1 ms), IBM = −200 mA, Ptot = 250 mW при Tamb ≤ 25 °C на стандартной площадке FR4, Tj до 150 °C, Tamb −65…+150 °C. Ключевые электрические параметры при 25 °C: hFE не менее 75 при −0.1 mA и 100…300 при −150 mA (VCE = −10 V); при −500 mA hFE не менее 50. Насыщение: VCEsat не хуже −400 mV при IC/IB = −150/−15 mA и −1.6 V при −500/−50 mA; VBEsat до −1.3 V / −2.6 V на тех же точках. Утечки ICBO типично нормируются не более 10 nA при VCB = −50 V и 25 °C. В схеме ключа база задаёт ток насыщения (часто IC/IB ≈ 10), коллектор коммутирует нагрузку к более отрицательной шине относительно эмиттера (часто «земля» для PNP high-side относительно отрицательной нагрузки — сверять топологию). Для линейного режима удерживать транзистор в активной области по семейству выходных характеристик datasheet. Ordering PMBT2907A,215 — tape & reel; цоколёвка SOT23 (база / эмиттер / коллектор) — по чертежу в datasheet. Перед монтажом сверять маркировку 2F с партийной документацией.
Оригинальное название: PMBT2907A
Маркировка: PMBT2907A,215
Практика выбора и поставки
Перед заказом фиксируем полный код PMBT2907A,215, корпус SOT-23 и датакод партии 25+. CDN-ссылка assets.nexperia.com иногда отдаёт укороченный PDF (~15 KB); рабочая копия — полный `pmbt2907a-215.pdf` из зеркала datasheet. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит PMBT2907A,215 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | PNP switching transistor |
| VCEO | −60 V |
| VCBO | −60 V |
| VEBO | −5 V |
| IC / ICM | −600 mA / −800 mA |
| Ptot @ 25 °C | 250 mW |
| hFE @ −150 mA, −10 V | 100…300 |
| VCEsat @ −150 mA / −15 mA | ≤ −400 mV |
| VCEsat @ −500 mA / −50 mA | ≤ −1.6 V |
| Квалификация | AEC-Q101 (по datasheet) |
| Корпус | SOT23 / TO-236AB |
| Упаковка | ,215 = tape & reel |
| NPN-комплемент | PMBT2222A |
Что проверить при приёмке партии
- Полную маркировку PMBT2907A,215, без соседних суффиксов.
- Корпус SOT-23 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
