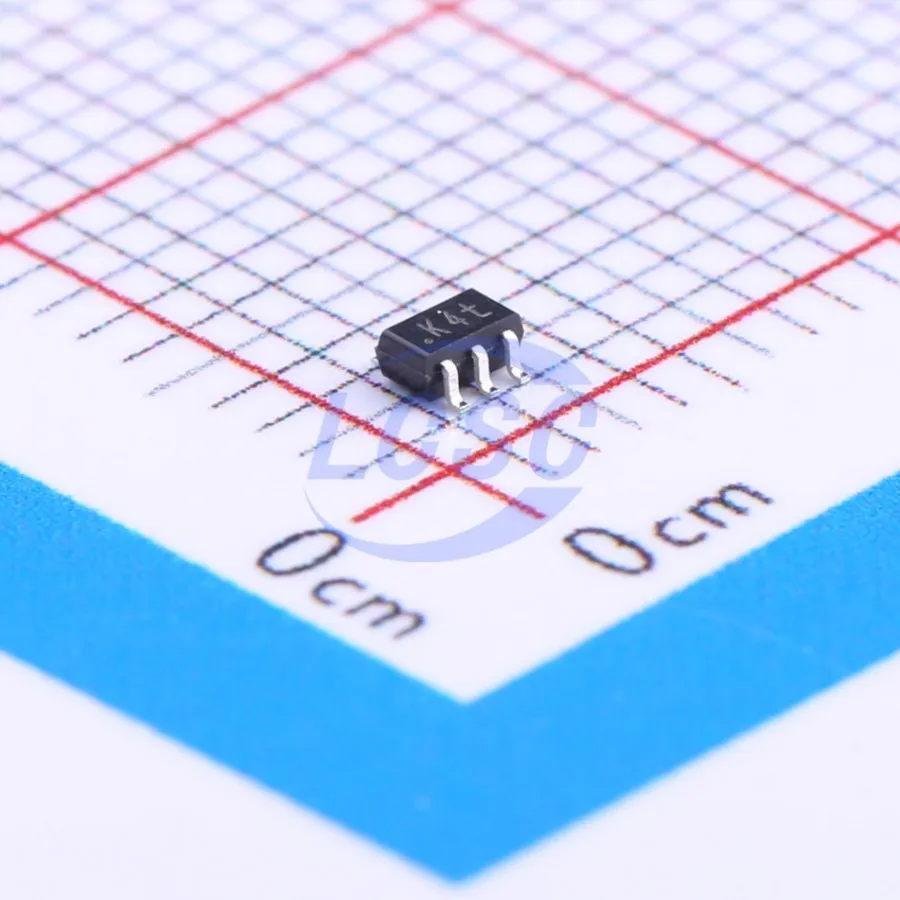

PESD5V0L5UY,115
Пятиканальная однонаправленная ESD-матрица Nexperia на шины 5 V в корпусе SOT-363: низкая ёмкость диодов, clamping до 12 V при импульсе 2.5 A и защита до 20 kV по IEC 61000-4-2.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOT-363 |
| Датакод | 21+ |
| Тип | Unidirectional 5-line ESD diode array |
| Число защищаемых линий | до 5 |
Описание
PESD5V0L5UY,115 — PESD5V0L5UY — массив из пяти однонаправленных защитных диодов с общей «землёй» в шестивыводном SOT363 (SC-88). Каждый из выводов 1, 3, 4, 5 и 6 защищает отдельную линию относительно вывода 2 (common/GND). Прибор рассчитан на порты и интерфейсы с рабочей полярностью относительно земли (GPIO, UART, SIM, аудио/видео линии периферии). В штатном режиме напряжение линии не должно превышать VRWM = 5.0 V: обратный ток утечки типично 5 nA (max 25 nA) при VRWM и 25 °C. Ёмкость диода при VR = 0 V и f = 1 MHz — типично 16 pF (не более 19 pF), что важно для относительно быстрых, но не сверхвысокоскоростных интерфейсов. При перенапряжении диод уходит в пробой: VBR при 1 mA лежит в диапазоне 6.4…7.2 V (typ. 6.8 V). На импульсе 8/20 µs по IEC 61000-4-5 напряжение ограничения VCL не превышает 10 V при 1 A и 12 V при 2.5 A на канал; пиковая импульсная мощность — 25 W на линию. Заявленная стойкость к ESD — до 20 kV, соответствие IEC 61000-4-2 level 4. Маркировка корпуса — K4. Диапазон температуры окружающей среды по datasheet: −65…+150 °C. Ordering PESD5V0L5UY,115 соответствует ленте SOT363. Типовые применения: компьютеры и периферия, портативная электроника, коммуникационное оборудование, защита SIM-держателей. Перед разводкой сверять цоколёвку SOT363 и трассировку common pin по чертежу в datasheet. Остатки склада не описываются.
Оригинальное название: PESD5V0L5UY
Маркировка: PESD5V0L5UY,115
Практика выбора и поставки
Перед заказом фиксируем полный код PESD5V0L5UY,115, корпус SOT-363 и датакод партии 21+. Линейка также выпускается в SOT886 (UF) и SOT666 (UV) — электрика близкая, корпус другой. Не путать с PESD3V3L5UY (VRWM 3.3 V, выше Cd). Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит PESD5V0L5UY,115 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Unidirectional 5-line ESD diode array |
| Число защищаемых линий | до 5 |
| VRWM | 5.0 V |
| VBR @ 1 mA | 6.4 V (min) / 6.8 V (typ) / 7.2 V (max) |
| IRM @ VRWM | 5 nA (typ) / 25 nA (max) |
| Cd @ 0 V, 1 MHz | 16 pF (typ) / 19 pF (max) |
| VCL @ IPP = 1 A / 2.5 A | ≤ 10 V / ≤ 12 V |
| IPP (IEC 61000-4-5, 8/20 µs) | 2.5 A |
| PPP | 25 W |
| ESD | до 20 kV; IEC 61000-4-2 level 4 |
| Маркировка | K4* |
| Корпус | SOT363 / SC-88 |
| Температура | −65…+150 °C |
| Упаковка | ,115 (tape & reel) |
Что проверить при приёмке партии
- Полную маркировку PESD5V0L5UY,115, без соседних суффиксов.
- Корпус SOT-363 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
