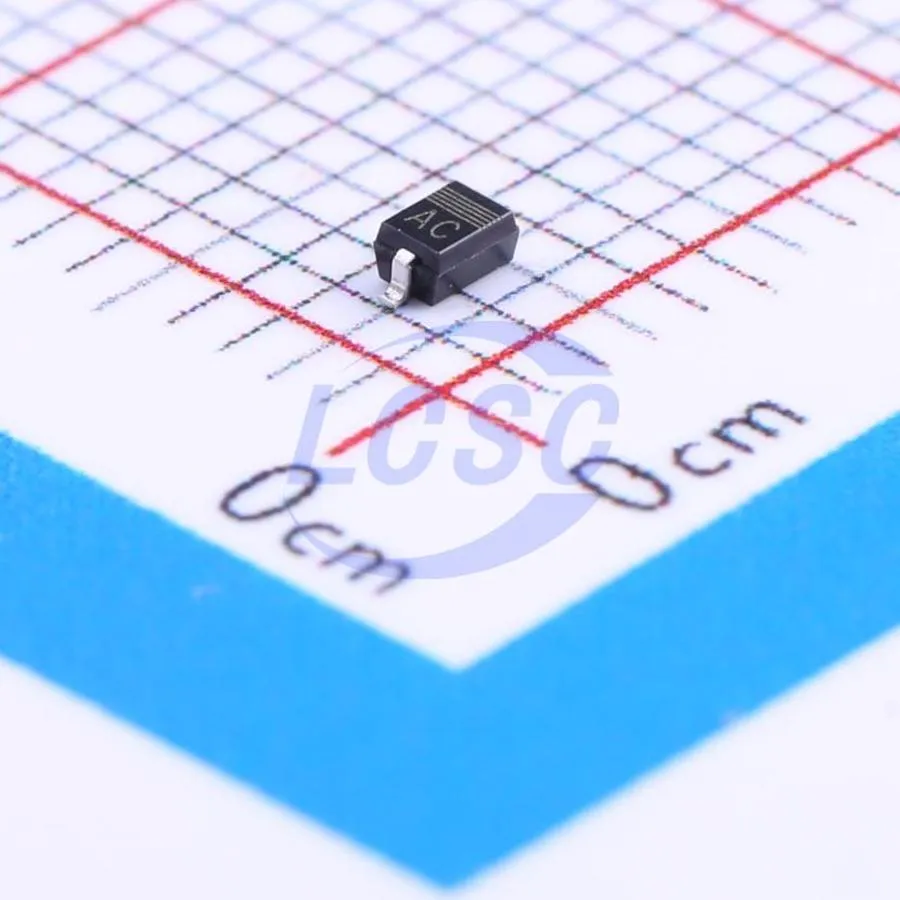

PESD5V0L1BA,115
Двунаправленный ESD/TVS-диод Nexperia на одну сигнальную линию 5 V в корпусе SOD-323 (SC-76): пиковая импульсная мощность до 500 W, ограничение до 33 V при 15 A (8/20 µs).
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOD-323 |
| Датакод | 25+ |
| Тип | Bidirectional ESD protection diode (1 line) |
| VRWM | 5 V |
Описание
PESD5V0L1BA,115 — PESD5V0L1BA — низкоёмкостный (в линейке general-purpose ESD) двунаправленный защитный диод в сверхкомпактном SOD323. Прибор защищает одну линию, где сигнал может быть как положительным, так и отрицательным относительно земли (аудио/видео, периферия, отдельные data/control линии, CAN и подобные интерфейсы по рекомендации производителя). В нормальном режиме напряжение на линии не должно превышать VRWM = 5 V: обратный ток утечки типично 0.01 µA (не более 1 µA) при VRWM и 25 °C. Ёмкость диода при VR = 0 V и f = 1 MHz — типично 75 pF; это приемлемо для многих низко- и среднескоростных линий, но для гигабитных интерфейсов нужна отдельная проверка бюджета ёмкости. При перенапряжении диод уходит в пробой: VBR при IR = 5 mA лежит в диапазоне 7.0…8.2 V (typ. 7.6 V). На импульсе IEC 61000-4-5 (8/20 µs) напряжение ограничения VCL не превышает 10 V при 1 A и 33 V при IPPM = 15 A; нормированная пиковая импульсная мощность PPPM = 500 W. Заявленная стойкость к ESD — до 30 kV при соответствии IEC 61000-4-2 level 4. Работа: при превышении порога пробоя диод проводит импульсный ток и ограничивает напряжение на защищаемом узле; после спада транзиента возвращается в состояние малой утечки. Ordering PESD5V0L1BA,115 — лента; цоколёвка и посадочное место — по чертежу SOD323 в datasheet (полоска маркировки указывает катодную сторону корпуса по правилам чертежа). Диапазон температуры по дистрибьюторским карточкам, согласованным с серией: примерно −65…+150 °C — уточнять по актуальному PDF партии перед ответственным применением.
Оригинальное название: PESD5V0L1BA
Маркировка: PESD5V0L1BA,115
Практика выбора и поставки
Перед заказом фиксируем полный код PESD5V0L1BA,115, корпус SOD-323 и датакод партии 25+. Не смешивать с PESD5V0L1BA-Q без явной потребности в AEC-Q101. Параметры с web-страницы Nexperia, расходящиеся с PDF, в текст карточки не переносим. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит PESD5V0L1BA,115 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Bidirectional ESD protection diode (1 line) |
| VRWM | 5 V |
| VBR @ 5 mA | 7.0…8.2 V (typ. 7.6 V) |
| VCL @ 1 A / 15 A (8/20 µs) | ≤ 10 V / ≤ 33 V |
| IPPM | 15 A |
| PPPM | 500 W |
| IRM @ VRWM | 0.01 µA (typ) / 1 µA (max) |
| Cd @ 1 MHz, 0 V | 75 pF (typ) |
| ESD | до 30 kV; IEC 61000-4-2 level 4 |
| Корпус | SOD323 / SC-76 |
| Упаковка | ,115 = tape & reel |
