BUK9M28-80EX
Автомобильный N-канальный logic-level MOSFET Nexperia на 80 V с RDSon до 28 mΩ (при 5 V на затворе) в корпусе LFPAK33 (SOT-1210). Рассчитан на коммутацию нагрузок в 12/24/48 V.
Характеристики
| Бренд | Nexperia |
|---|---|
| Корпус | SOT-1210 |
| Датакод | 24+ |
| Тип | N-channel logic-level MOSFET (TrenchMOS) |
| VDS | 80 V |
Описание

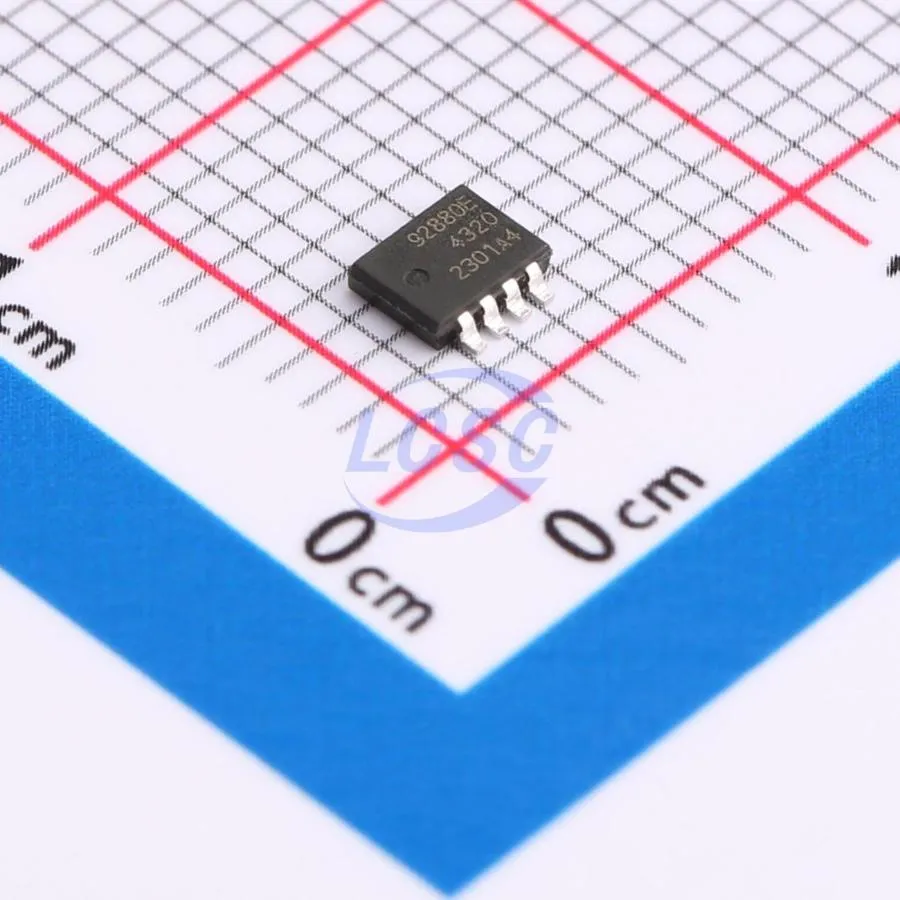

BUK9M28-80EX — BUK9M28-80E — logic-level TrenchMOS N-channel MOSFET в компактном силовом корпусе LFPAK33 (Power33 / SOT1210). Квалификация AEC-Q101. Затвор рассчитан на логические уровни: прибор нормируется при VGS = 5 V, а порог удерживается выше 0.5 V даже при 175 °C, что снижает риск ложного открытия на горячем кристалле. По datasheet при Tmb = 25 °C: максимальное напряжение сток–исток 80 V, непрерывный ток стока до 33 A при VGS = 5 V, импульсный ток до 131 A (tp ≤ 10 µs), рассеиваемая мощность до 75 W. Сопротивление открытого канала: типично 23 mΩ, максимум 28 mΩ при VGS = 5 V и ID = 10 A. Диапазон температуры перехода −55…+175 °C; предусмотрен режим repetitive avalanche. Работа как ключ: при подаче достаточного VGS канал открывается, ток нагрузки идёт через низкое RDSon; при снятии затвора канал закрывается, энергия индуктивной нагрузки нужно гасить схемой (диод/snubber) с учётом avalanche-рейтинга. Типовые применения — управление моторами, лампами и соленоидами, transmission control и другие узлы 12/24/48 V. Ordering BUK9M28-80EX — лента; электрика соответствует BUK9M28-80E. Посадку и тепловой пад — по чертежу LFPAK33 в datasheet.
Оригинальное название: BUK9M28-80E (ordering BUK9M28-80EX — tape & reel)
Маркировка: BUK9M28-80EX
Практика выбора и поставки
Перед заказом фиксируем полный код BUK9M28-80EX, корпус SOT-1210 и датакод партии 24+. Для расчёта потерь при VGS = 10 V смотреть кривые RDSon в datasheet — дистрибьюторские «25 mΩ @ 10 V» не заменяют нормированное max 28 mΩ @ 5 V. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит BUK9M28-80EX (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | N-channel logic-level MOSFET (TrenchMOS) |
| VDS | 80 V |
| ID @ VGS=5 V, Tmb=25 °C | 33 A |
| IDM (pulsed) | 131 A |
| RDSon @ VGS=5 V, ID=10 A | 23 mΩ (typ) / 28 mΩ (max) |
| Ptot @ Tmb=25 °C | 75 W |
| VGS (DC) | ±10 V |
| Tj | −55…+175 °C |
| Квалификация | AEC-Q101 |
| Корпус | LFPAK33 / SOT1210 |
| Упаковка | X = tape & reel |
