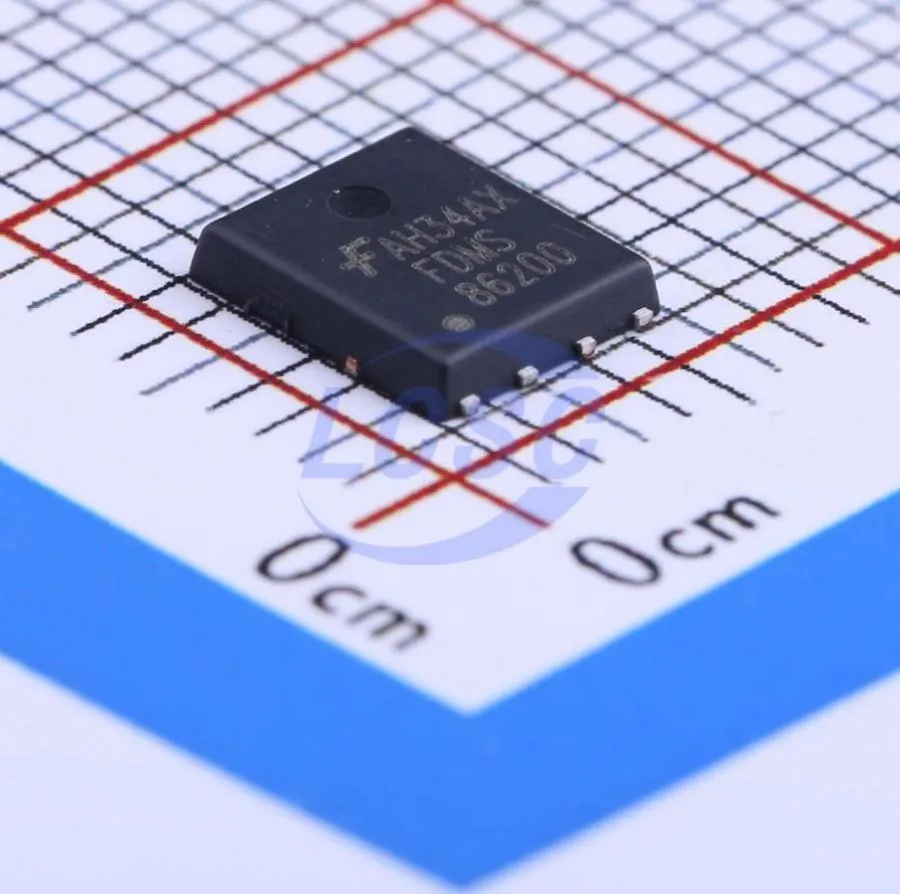

FDMS86200
FDMS86200 — onsemi, корпус QFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | onsemi |
|---|---|
| Корпус | QFN |
| Датакод | 20+ |
| Тип | MOSFET N-CH 150V PDFN-8(4.9x5.8) |
| Рабочая температура | -55℃~+150℃ |
Описание
FDMS86200 — onsemi, корпус QFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: FDMS86200 — MOSFET N-CH 150V PDFN-8(4.9x5.8) (onsemi).
Маркировка: FDMS86200
Практика выбора и поставки
Перед заказом фиксируем полный код FDMS86200, корпус QFN и датакод партии 20+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит FDMS86200 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | MOSFET N-CH 150V PDFN-8(4.9x5.8) |
| Корпус | PDFN-8(4.9x5.8) |
| Рабочая температура | -55℃~+150℃ |
| Drain to Source Voltage | 150V |
| Output Capacitance(Coss) | 270pF |
| Current - Continuous Drain(Id) | 35A |
| Gate Threshold Voltage (Vgs(th)) | 4V |
| Pd - Power Dissipation | 104W |
| Reverse Transfer Capacitance (Crss@Vds) | 16pF |
| RDS(on) | 21mΩ@6V |
| Number | 1 N-channel |
| Input Capacitance(Ciss) | 2.715nF |
| Gate Charge(Qg) | 46nC@10V |
Что проверить при приёмке партии
- Полную маркировку FDMS86200, без соседних суффиксов.
- Корпус QFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: FDMS86200. Раздел: электронные компоненты.
Смежные артикулы: AR0144ATSM20XUEA0-DRBR CAT809RTBI-GT3 FCB070N65S3 FDMF5833-F085.
