FCB070N65S3

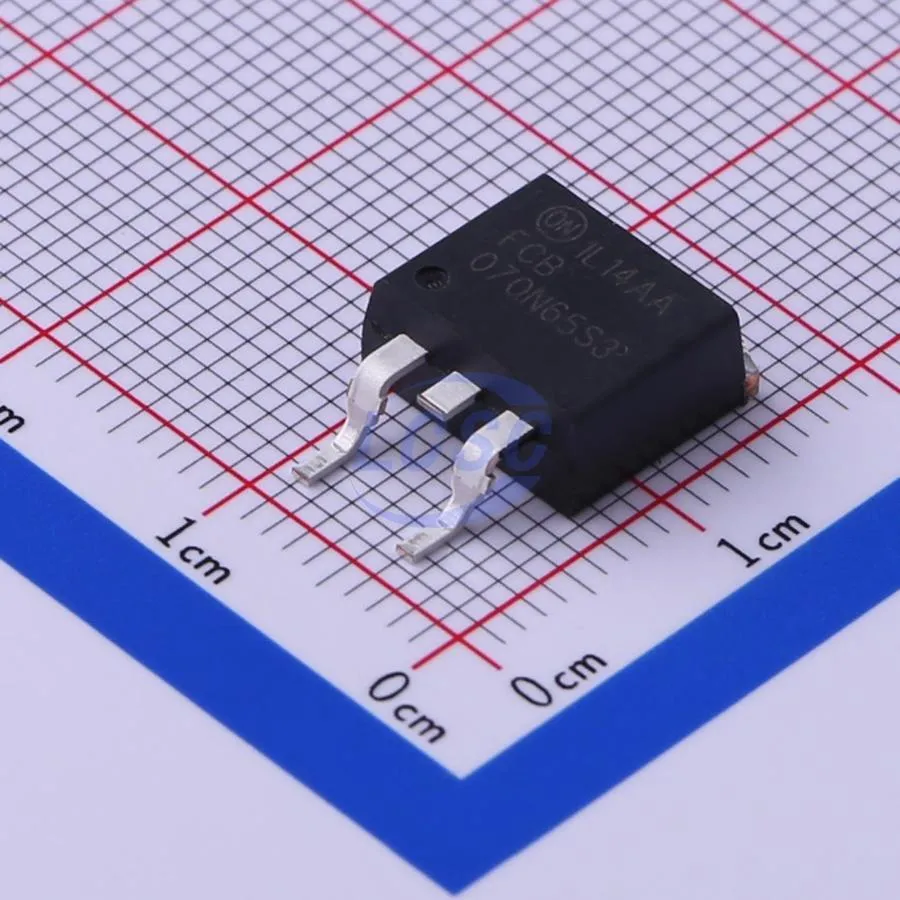

FCB070N65S3 — onsemi, корпус TO263. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | onsemi |
|---|---|
| Корпус | TO263 |
| Датакод | 24+ |
| Рабочая температура | -55℃~+150℃ |
| Drain to Source Voltage | 650V |
Описание
FCB070N65S3 — onsemi, корпус TO263. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: FCB070N65S3 — позиция onsemi: 650V 44A 4.5V 312W 1 N-channel D2PAK Single FETs, MOSFETs RoHS.
Маркировка: FCB070N65S3
Практика выбора и поставки
Перед заказом фиксируем полный код FCB070N65S3, корпус TO263 и датакод партии 24+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит FCB070N65S3 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Корпус | D2PAK |
| Рабочая температура | -55℃~+150℃ |
| Drain to Source Voltage | 650V |
| Current - Continuous Drain(Id) | 44A |
| Gate Threshold Voltage (Vgs(th)) | 4.5V |
| Pd - Power Dissipation | 312W |
| Reverse Transfer Capacitance (Crss@Vds) | 30pF |
| Number | 1 N-channel |
| Input Capacitance(Ciss) | 3.09nF |
| Gate Charge(Qg) | 78nC@10V |
Что проверить при приёмке партии
- Полную маркировку FCB070N65S3, без соседних суффиксов.
- Корпус TO263 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: FCB070N65S3. Раздел: электронные компоненты.
