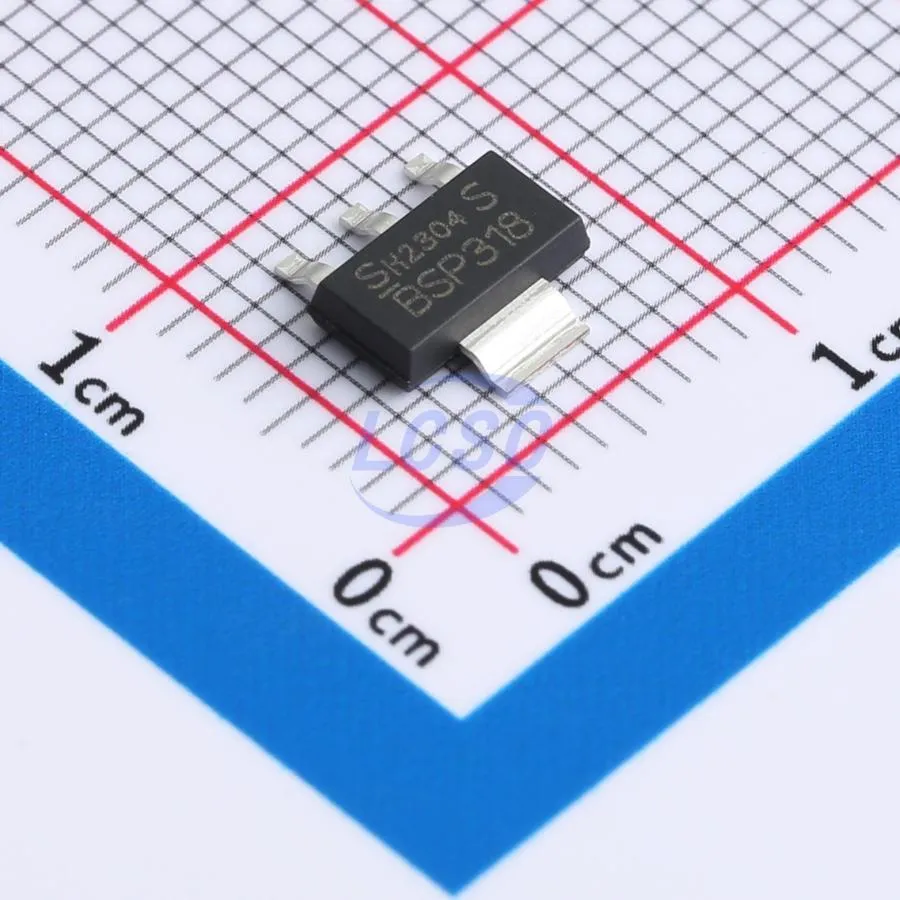

BSP318SH6327
BSP318SH6327 — N-канальный logic-level MOSFET Infineon BSP318S в SOT-223: 60 V / 2.6 A, RDS(on) до 90 mΩ при 10 V на затворе, avalanche-rated, reel 1000. Подходит для коммутации.
Характеристики
| Бренд | Infineon |
|---|---|
| Корпус | SOT23 |
| Датакод | 18+ |
| Тип | N-Channel MOSFET, enhancement, logic level |
| VDS | 60 V |
Описание
BSP318SH6327 — BSP318S — SIPMOS small-signal transistor: enhancement N-MOS с низким порогом (1.2…2 V), рассчитанный на управление от логики без отдельного драйвера 10 V, хотя паспортный минимум RDS(on) нормируется и при 4.5 V, и при 10 V. При полном открытии (10 V) сопротивление канала не превышает 90 mΩ на токе 2.6 A; при 4.5 V лимит 150 mΩ — в расчёте потерь и нагрева SOT-223 это критично. Корпус PG-SOT223-4: выводной tab обычно соединён с drain — на плате нужен медный полигон под теплоотвод; Ptot 1.8 W при TA=25 °C задаёт верхнюю границу непрерывного тока с учётом RθJA реальной разводки (2.6 A — рейтинг DS при указанных условиях, не «бесплатный» ток в плотном layout). Импульс 10.4 A, avalanche EAS 60 mJ и dv/dt 6 kV/µs для body diode расширяют применение в индуктивных нагрузках при соблюдении snubber/TVS по схеме. Ordering в прайсе BSP318SH6327 соответствует reel-коду H6327 (1000 pcs); полный коммерческий OPN часто пишут как BSP318SH6327XTSA1. Маркировка корпуса — BSP318S. Статус Infineon — discontinued; перед серийной закупкой проверять remaining stock и план замены. Типовые применения по линейке small-signal Infineon: LED lighting, body/ADAS периферия, SMPS auxiliaries, мелкий motor/load switch — при условии соответствия automotive qualification конкретной партии (PPAP capable указано на product page семейства).
Оригинальное название: BSP318S — N-channel SIPMOS small-signal MOSFET 60 V
Маркировка: BSP318SH6327
Практика выбора и поставки
Перед заказом фиксируем полный код BSP318SH6327, корпус SOT23 и датакод партии 18+. Прайс укоротил OPN до BSP318SH6327 без XTSA1 — электрически тот же BSP318S H6327. При подборе замены не ориентироваться только на 60 V/2.6 A: logic-level и RDS(on)@4.5 V часто решают совместимость с MCU GPIO. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит BSP318SH6327 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | N-Channel MOSFET, enhancement, logic level |
| VDS | 60 V |
| ID / IDpuls | 2.6 A / 10.4 A (TA=25 °C) |
| RDS(on) max | 0.09 Ω @ 10 V; 0.15 Ω @ 4.5 V (ID=2.6 A) |
| VGS(th) | 1.2…2.0 V (typ 1.6 V) |
| VGS max | ±20 V |
| Ptot | 1.8 W (TA=25 °C) |
| EAS | 60 mJ (условия datasheet) |
| Tj | −55…+150 °C |
| Корпус / packing | PG-SOT223-4, H6327 = 1000/reel |
| OPN | BSP318SH6327XTSA1 |
| Статус | Discontinued / EOL (Infineon) |
Что проверить при приёмке партии
- Полную маркировку BSP318SH6327, без соседних суффиксов.
- Корпус SOT23 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
