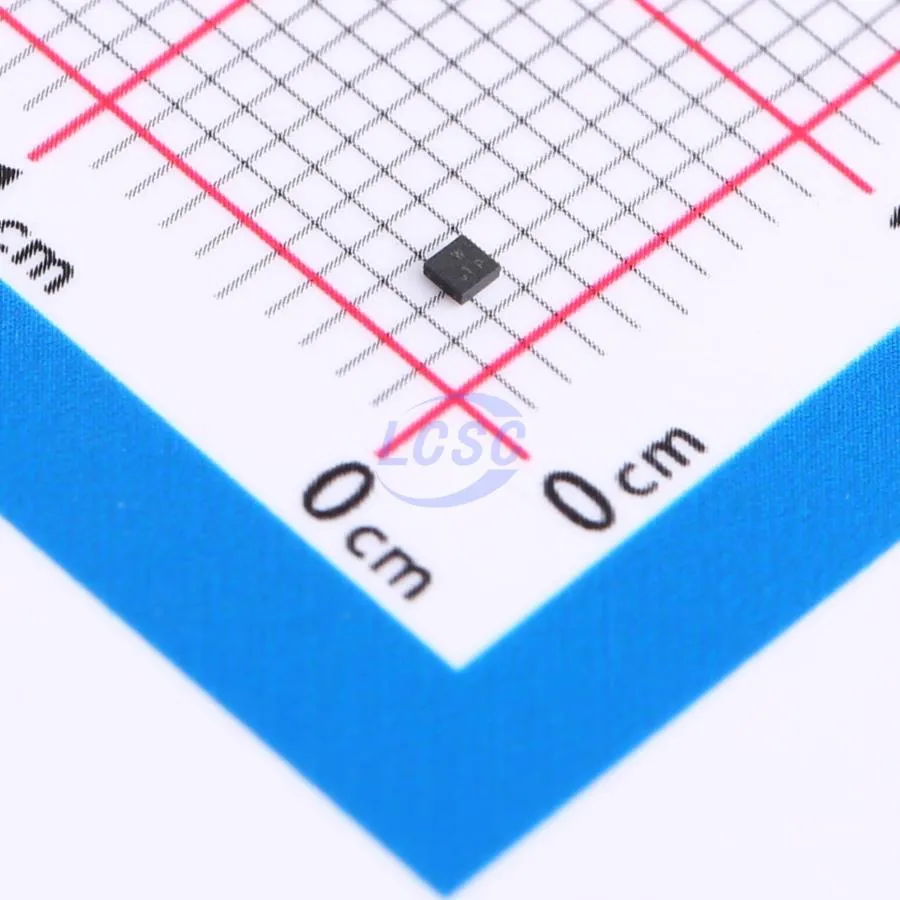

BGS13S4N9E6327
BGS13S4N9E6327 — Infineon SP3T RF-переключатель BGS13S4N9 в ультракомпактном TSNP-9-3 (1.1×1.1 mm): 0.1…3.0 GHz, до 30 dBm, GPIO, питание 1.8…3.3 V. Рассчитан на.
Характеристики
| Бренд | Infineon |
|---|---|
| Корпус | TSNP9-3 |
| Датакод | 21+ |
| Тип | RF MOS SP3T switch |
| Частота | 0.1…3.0 GHz |
Описание
BGS13S4N9E6327 — BGS13S4N9 — CMOS RF MOS SP3T: один общий RF-узел коммутируется на три высоколинейных TRx-порта. Любой из трёх портов может работать как termination diversity-антенны с уровнем до 30 dBm. Технология Infineon CMOS нацелена на сочетание «GaAs-подобной» RF-производительности с интеграцией контроллера, level shifter и ESD на одном кристалле. Управление — GPIO: внешние логические линии задают состояние ключей; пороги совместимы с низковольтной логикой (1.35 V…VDD при VDD 1.8…3.3 V). Отдельный блокирующий конденсатор питания по заявке features не обязателен; DC-block на RF не нужен, если на линиях нет постоянной составляющей. Рабочий диапазон 0.1…3.0 GHz закрывает основные cellular bands до ~2.7 GHz с IL порядка 0.55 dB на 2.7 GHz и ещё меньшими потерями около 1 GHz. Ключевые RF-цели дизайна: низкий insertion loss, высокая изоляция порт–порт, низкая генерация гармоник в termination mode, устойчивость к интерферерам на антенном порту. Product page указывает ESD 1 kV. Корпус TSNP-9-3 высотой max 0.375 mm критичен для тонких handset-стеков; маркировка W. Ordering …E6327… / …XTSA1 — tape & reel крупной катушкой (Infineon packing size 15000).
Оригинальное название: BGS13S4N9 — Wideband RF SP3T switch
Маркировка: BGS13S4N9E6327
Практика выбора и поставки
Перед заказом фиксируем полный код BGS13S4N9E6327, корпус TSNP9-3 и датакод партии 21+. Игнорировать вторичные карточки с «DC–6 GHz» — противоречат Infineon 0.1–3.0 GHz. Прайс без XTSA1 = тот же E6327 reel-код. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит BGS13S4N9E6327 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | RF MOS SP3T switch |
| Частота | 0.1…3.0 GHz |
| Pmax (paths) | до 30 dBm |
| IL @1 GHz (product) | typ ~0.2 dB |
| Isolation @1 GHz (product) | typ ~33 dB |
| IL @2.7 GHz (features) | ~0.55 dB |
| VDD | 1.8…3.3 V |
| Control | GPIO (1.35 V…VDD) |
| ESD (product) | 1 kV |
| Корпус | TSNP-9-3, 1.1×1.1×0.375 mm |
| Marking | W |
| OPN / packing | BGS13S4N9E6327XTSA1, T&R 15000 |
| Статус | Discontinued / EOL |
Что проверить при приёмке партии
- Полную маркировку BGS13S4N9E6327, без соседних суффиксов.
- Корпус TSNP9-3 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
