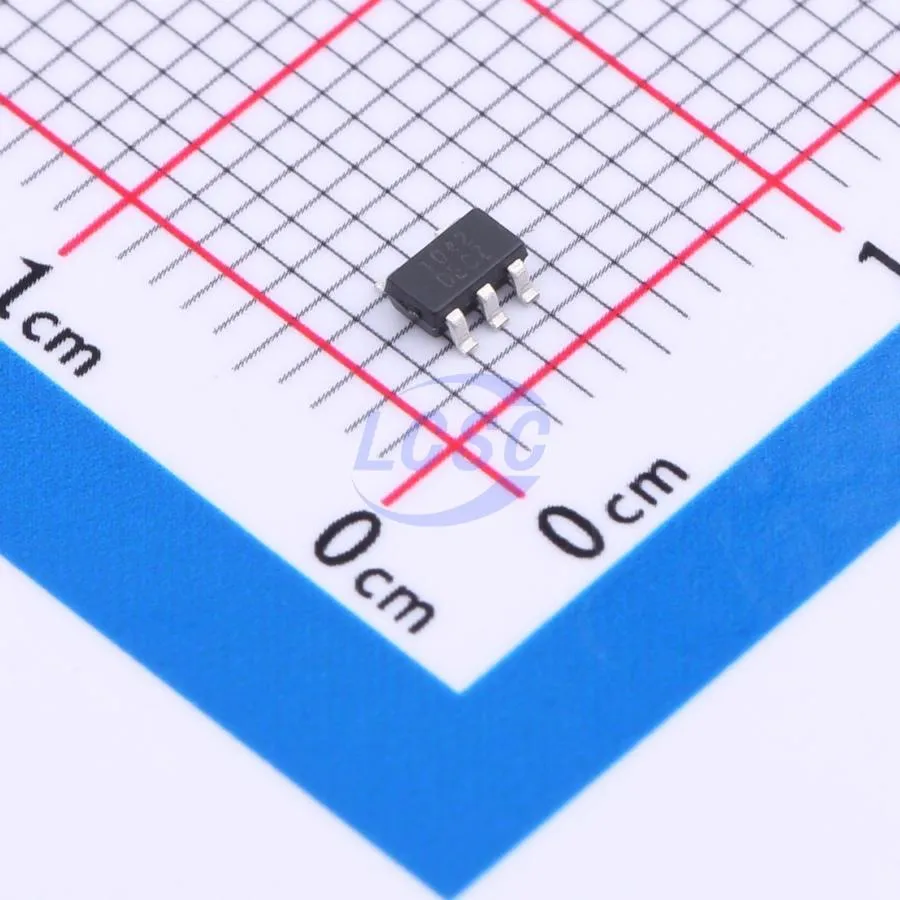

WD1042E-5/TR
WD1042E-5/TR — синхронный понижающий DC-DC преобразователь Will Semiconductor (линейка WD1042E) в ленте SOT-23-5L, оптимизированный для портативных устройств с питанием от Li-ion.
Характеристики
| Бренд | Willsemi |
|---|---|
| Корпус | SOT23-5 |
| Датакод | 21+ |
| Тип | Synchronous buck DC-DC |
| Vin | 2.5–5.5 V |
Описание
WD1042E-5/TR — синхронный понижающий DC-DC преобразователь Will Semiconductor (линейка WD1042E) в ленте SOT-23-5L, оптимизированный для портативных устройств с питанием от Li-ion / 3.3 V / 5 V. По datasheet и product page: вход 2.5–5.5 V, непрерывный выходной ток до 1.0 A, фиксированная частота переключения типично 1.5 MHz (PWM), на лёгкой нагрузке — режим PSM/pulse-skip для сохранения КПД. Опорное напряжение обратной связи 0.6 V, заявемый КПД до ~92%, Iq порядка 40 µA, 100% duty cycle для работы с малым падением. Заявлены защита по току и встроенные силовые ключи. Корпус SOT-23-5L совпадает с прайсом (SOT23-5). Типовые применения: IPC, PAD, STB, DSC и прочая портативная/IoT электроника. Перед заказом сверять маркировку WD1042E-5/TR и схему включения по актуальному PDF. Остатки склада не описываем.
Оригинальное название: Synchronous buck DC-DC WD1042E-5/TR
Маркировка: WD1042E-5/TR
Практика выбора и поставки
Перед заказом фиксируем полный код WD1042E-5/TR, корпус SOT23-5 и датакод партии 21+. Бренд в прайсе WILLSEMI; документация также на ovt.com (WillSemi/OVT). Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит WD1042E-5/TR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Synchronous buck DC-DC |
| Vin | 2.5–5.5 V |
| Iout | до 1.0 A |
| Fsw | 1.5 MHz (typ.) |
| Vref FB | 0.6 V |
| Корпус | SOT-23-5L |
| Упаковка | Tape & Reel (WD1042E-5/TR) |
Что проверить при приёмке партии
- Полную маркировку WD1042E-5/TR, без соседних суффиксов.
- Корпус SOT23-5 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: WD1042E-5/TR. Раздел: электронные компоненты.
