VIPER16HDTR
Offline VIPerPlus ST VIPER16HD: 800 V MOSFET + PWM 115 kHz с jitter в SO-16, flyback/buck/buck-boost до порядка единиц…~10 W, HV startup без обязательной aux-обмотки, burst mode.
Характеристики
| Бренд | ST |
|---|---|
| Корпус | SOP16 |
| Датакод | 13+ |
| Тип | Offline converter (PWM + 800 V MOSFET) |
| Topology | Flyback, Buck, Buck-Boost |
Описание

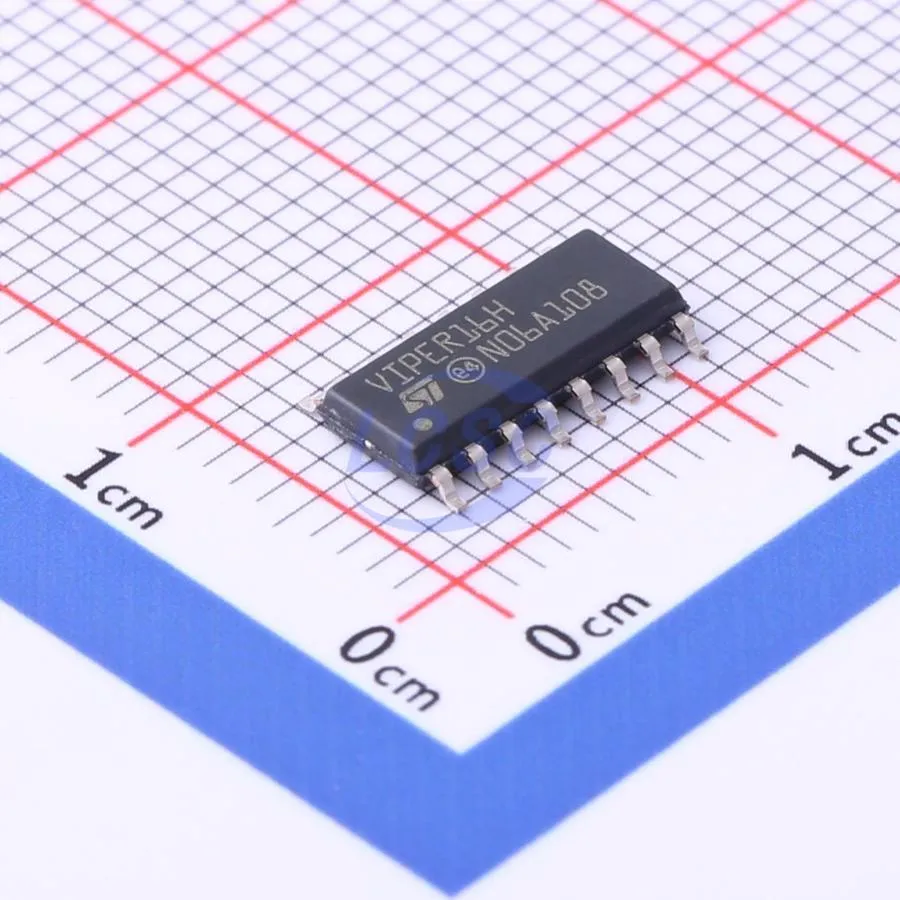

VIPER16HDTR — VIPER16 объединяет силовую секцию (n-MOSFET BVDSS ≥ 800 V, RDS(on) typ ~20 Ω, SenseFET) и current-mode PWM-контроллер. Питание контроллера возможно прямо от выпрямленной сети через HV startup — aux-обмотка не обязательна на малых мощностях; при flyback с aux доступна защита от обрыва feedback. Частота фиксирована: у H-версий (HD/HN) 115 kHz с модуляцией ≈±8 kHz @ ~230 Hz (spread spectrum → дешевле EMI-фильтр); у L — 60 kHz ±4 kHz. Режимы: soft-start, user-defined current limit, защита от disconnection feedback, hysteretic thermal shutdown, safe auto-restart после fault. При лёгкой нагрузке — burst mode и сниженный Iq для норм энергосбережения. Топологии: isolated/non-isolated flyback, buck, buck-boost (выход относительно нейтрали в demo ST). Duty в parametric ~70%; VCC рабочий ориентир 11.5…23.5 V, startup ~13 V. Ordering VIPER16HDTR: поверхность SO16N, лента. Тепло: Pd SO16N ориентир порядка 1 W @ TA < 60 °C в DS — не рассчитывать 10 W без медных площадок и правильного трансформатора. Layout: creepage HV drain, Y-cap/сниббер, разделение первички. Для большей мощности смотреть VIPER26; для минимального BOM/мощности — VIPER06.
Оригинальное название: VIPER16 — Fixed frequency VIPer™ plus offline converter (800 V MOSFET + PWM)
Маркировка: VIPER16HDTR
Практика выбора и поставки
Перед заказом фиксируем полный код VIPER16HDTR, корпус SOP16 и датакод партии 13+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит VIPER16HDTR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Offline converter (PWM + 800 V MOSFET) |
| Topology | Flyback, Buck, Buck-Boost |
| BVDSS min | 800 V |
| RDS(on) typ | ~20 Ω |
| fSW (H) | 115 kHz (±8 kHz jitter) |
| Power class (parametric) | ~10 W |
| VCC (parametric) | 11.5…23.5 V |
| Startup (parametric) | ~13 V |
| Duty (parametric) | ~70% |
| TJ (parametric) | −40…+150 °C |
| Корпус / ordering | SO-16N, VIPER16HDTR |
Что проверить при приёмке партии
- Полную маркировку VIPER16HDTR, без соседних суффиксов.
- Корпус SOP16 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
