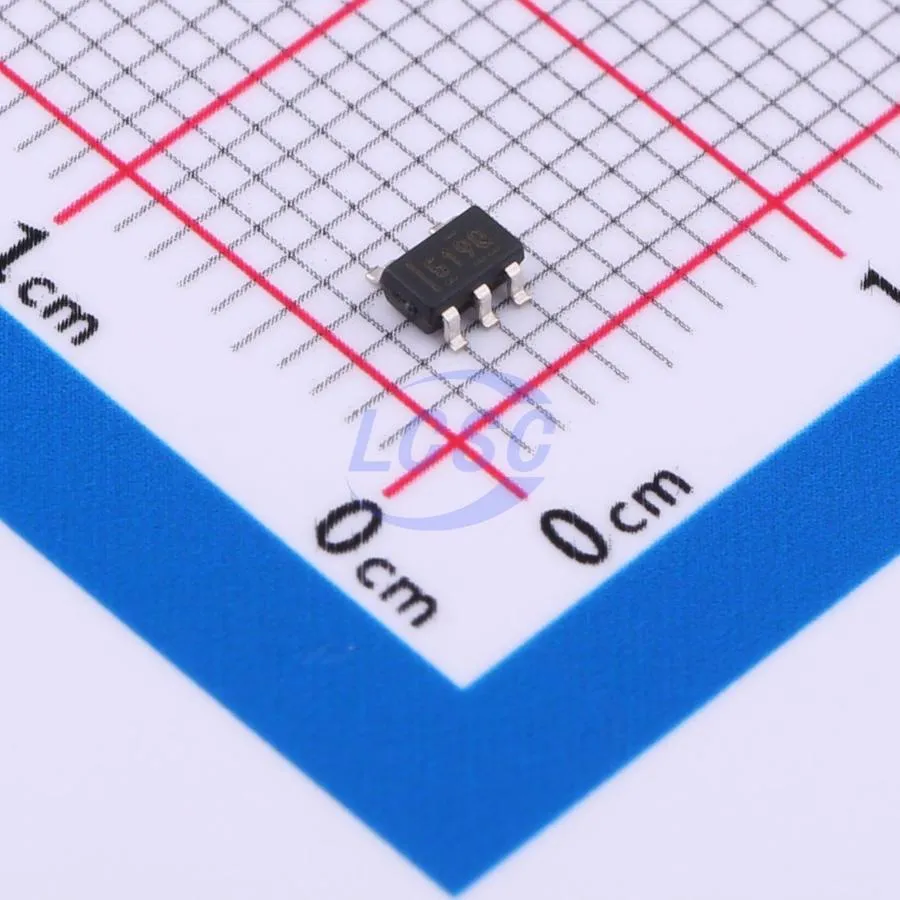

UCC27519AQDBVRQ1
UCC27519AQDBVRQ1 — TI, корпус SOT23. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | SOT23 |
| Датакод | 21+ |
| Тип | Single-channel high-speed low-side gate driver (CMOS-based input threshold with 4A peak sourcing current and 4A peak sinking current) |
| Low Level Delay Time | 17ns |
Описание
UCC27519AQDBVRQ1 — TI, корпус SOT23. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: UCC27519AQDBVRQ1 — Single-channel high-speed low-side gate driver (CMOS-based input threshold with 4A peak sourcing current and 4A peak sinking current) (TI).
Маркировка: UCC27519AQDBVRQ1
Практика выбора и поставки
Перед заказом фиксируем полный код UCC27519AQDBVRQ1, корпус SOT23 и датакод партии 21+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит UCC27519AQDBVRQ1 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Single-channel high-speed low-side gate driver (CMOS-based input threshold with 4A peak sourcing current and 4A peak sinking current) |
| Корпус | SOT-23-5 |
| Low Level Delay Time | 17ns |
| High Level Delay Time | 17ns |
| Quiescent Current | 70uA |
| Питание | 4.5V~18V |
| Driven Configuration | Low Side |
| Current - Output Low(IOL) | 4A |
| Rise Time | 8ns |
| Fall Time | 7ns |
| Функции | Under Voltage Protection;Enable shutdown;Interleaved conduction protection |
| Current - Output High(IOH) | 4A |
Что проверить при приёмке партии
- Полную маркировку UCC27519AQDBVRQ1, без соседних суффиксов.
- Корпус SOT23 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
