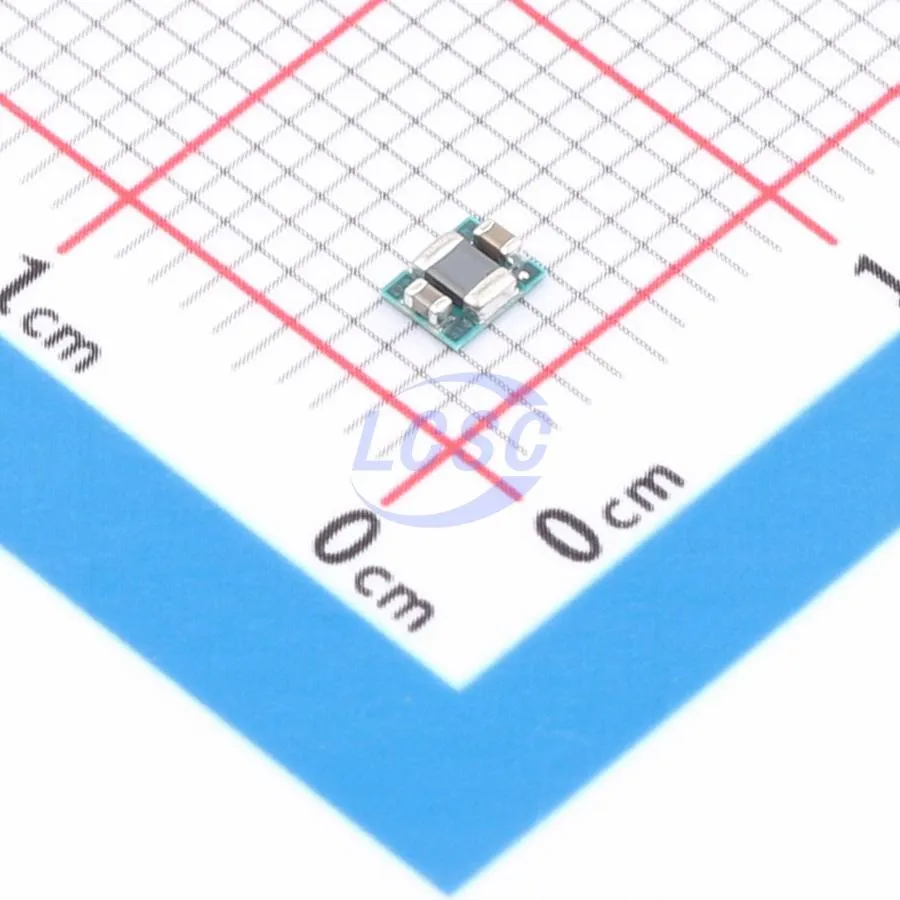

TPS82698SIPR
Готовый MicroSiP понижающий модуль TI: фиксированные 3 V, до ~800 mA, профиль около 1 mm — PoL без внешней силовой обвязки для портативной техники.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | SIP8 |
| Датакод | 19+ |
| Тип | MicroSiP sync buck module |
| Vin (ROC) | 2.3…4.8 V |
Описание
TPS82698SIPR — TPS82698 — высокоэффективный step-down MicroSiP: кристалл, катушка и конденсаторы в одном µSIP-8. Автопереход PFM/PWM, spread spectrum, разряд выхода. Рабочий Vin до 4.8 V (не путать с отдельными test/abs условиями до 5.5 V). Ordering TPS82698SIPR — лента 3000. Для разводки достаточно площадок модуля по чертежу datasheet.
Оригинальное название: TPS82698
Маркировка: TPS82698SIPR
Практика выбора и поставки
Перед заказом фиксируем полный код TPS82698SIPR, корпус SIP8 и датакод партии 19+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TPS82698SIPR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | MicroSiP sync buck module |
| Vin (ROC) | 2.3…4.8 V |
| Vout | 3.0 V fixed |
| Iout | до 800 mA (peak) |
| fsw | ~3 MHz |
| Iq typ | 23 µA |
| Корпус | µSIP-8 |
| Упаковка | SIPR = T&R 3000 |
Что проверить при приёмке партии
- Полную маркировку TPS82698SIPR, без соседних суффиксов.
- Корпус SIP8 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
