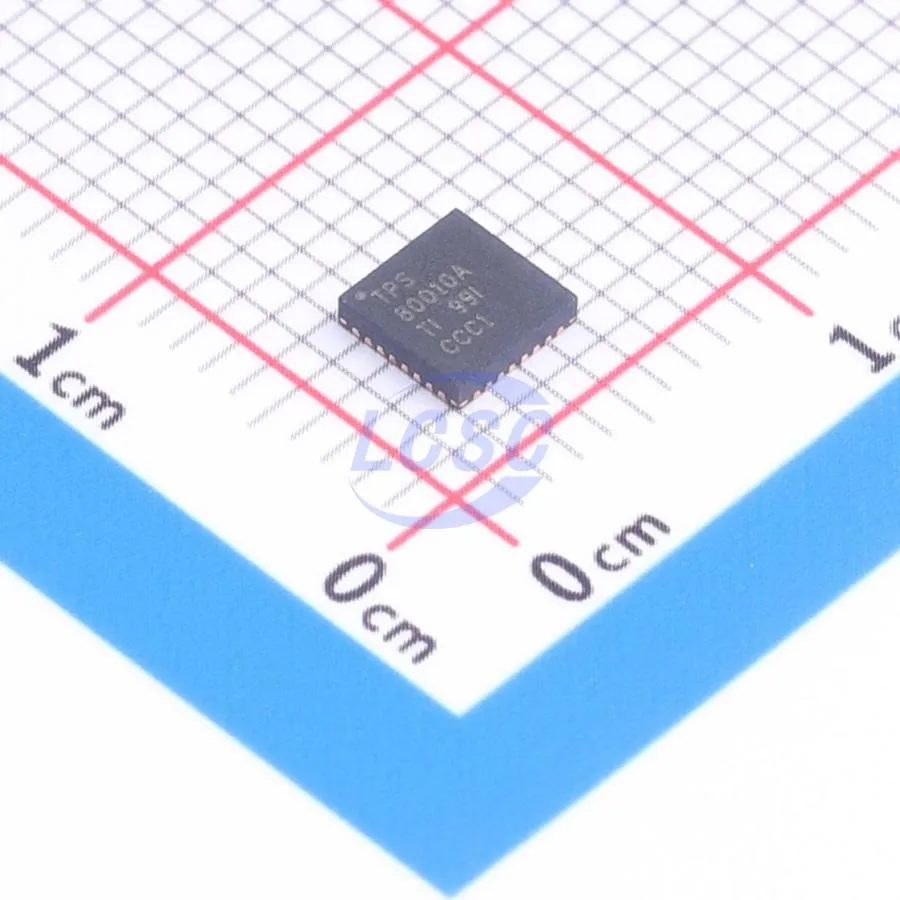

TPS80010ARSMR
TPS80010ARSMR — TI, корпус QFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | QFN |
| Датакод | 17+ |
| Synchronous Rectifier | Yes |
| Function | Step-down type;Boost |
Описание
TPS80010ARSMR — TI, корпус QFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: TPS80010ARSMR — позиция TI: Fixed VQFN-32-EP(4x4) Power Management - Specialized RoHS.
Маркировка: TPS80010ARSMR
Практика выбора и поставки
Перед заказом фиксируем полный код TPS80010ARSMR, корпус QFN и датакод партии 17+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TPS80010ARSMR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Корпус | VQFN-32-EP(4x4) |
| Synchronous Rectifier | Yes |
| Function | Step-down type;Boost |
| Frequency - Switching | 2MHz~2.5MHz;625kHz |
| Функции | Overcurrent Protection;Light load efficient mode;Operating status indication;Built-in LDO regulator |
| Рабочая температура | 0℃~+85℃ |
| Number of Outputs | 2 |
| Output Type | Fixed |
| Topology | Buck;Boost |
| Quiescent Current | 51uA |
| Output Voltage | 1.8V;3.1V |
| Питание | 1.95V~3.6V |
Что проверить при приёмке партии
- Полную маркировку TPS80010ARSMR, без соседних суффиксов.
- Корпус QFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: TPS80010ARSMR. Раздел: электронные компоненты.
