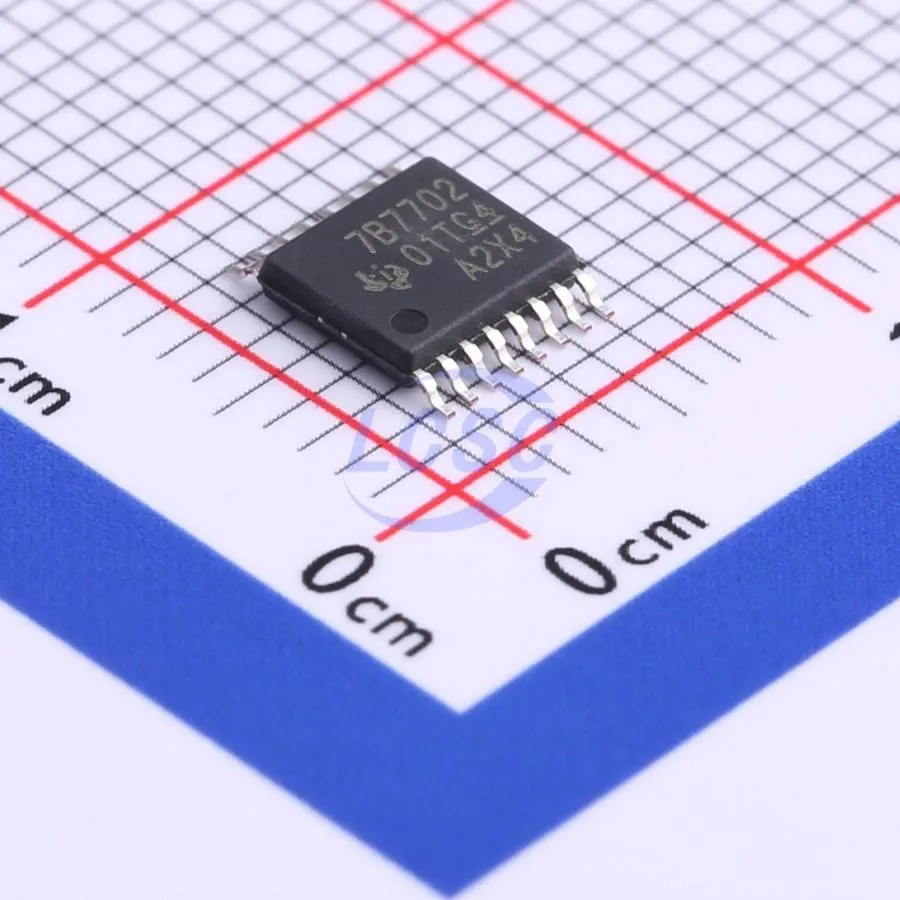

TPS7B7702QPWPRQ1
TPS7B7702QPWPRQ1 — TI, корпус HTSSOP16. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | HTSSOP16 |
| Датакод | 19+ |
| Тип | 300mA, battery-operated (40V), dual-channel adjustable antenna low-dropout regulator |
| Output Voltage | 1.5V~20V |
Описание
TPS7B7702QPWPRQ1 — TI, корпус HTSSOP16. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: TPS7B7702QPWPRQ1 — 300mA, battery-operated (40V), dual-channel adjustable antenna low-dropout regulator (TI).
Маркировка: TPS7B7702QPWPRQ1
Практика выбора и поставки
Перед заказом фиксируем полный код TPS7B7702QPWPRQ1, корпус HTSSOP16 и датакод партии 19+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TPS7B7702QPWPRQ1 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 300mA, battery-operated (40V), dual-channel adjustable antenna low-dropout regulator |
| Корпус | HTSSOP-16-EP |
| Output Voltage | 1.5V~20V |
| Number of Outputs | 2 |
| Рабочая температура | -40℃~+125℃@(Ta) |
| Supply Current (Iq) | 1mA |
| Output Configuration | Positive |
| Output Current | 300mA |
| Operating Voltage | 40V |
| Функции | Enable control;Adjustable current limiting;Thermal shutdown;Input under-voltage protection;Short Circuit Protection;Reverse polarity voltage protection;Reverse-polarity current protection;Over Current Protection |
| Output Type | Adjustable |
Что проверить при приёмке партии
- Полную маркировку TPS7B7702QPWPRQ1, без соседних суффиксов.
- Корпус HTSSOP16 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
