TPS62243QDDCRQ1
Автомобильный синхронный понижающий преобразователь TI с фиксированным выходом 1.8 V и током до 300 mA в TSOT23-5. Вход 2…6 V, частота 2.25 MHz, Power-Save на лёгкой нагрузке —.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | QFN |
| Датакод | 20+ |
| Тип | Automotive sync buck, fixed Vout |
| Vin | 2…6 V |
Описание

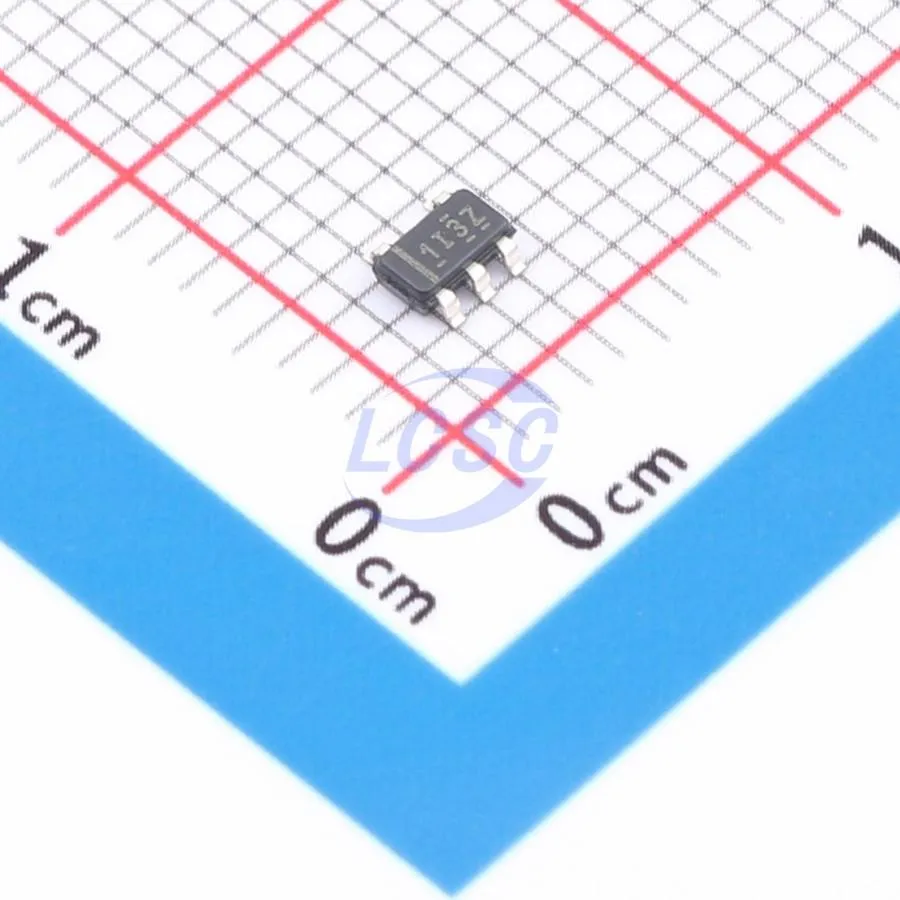

TPS62243QDDCRQ1 — TPS62243-Q1 — high-efficiency sync step-down из семейства TPS6224x-Q1. При тяжёлой нагрузке работает на фиксированных 2.25 MHz в PWM; при лёгкой переходит в power-save с малыми пульсациями. Режим shutdown снижает потребление ниже 1 µA. Типичный Iq около 15 µA; точность Vout в PWM ±1.5%; возможен 100% duty cycle для минимального dropout. Питание: Li-MnO2 / Li-Ion, 2S–3S alkaline, рельсы 3.3/5 V. Выход фиксирован на 1.8 V (в отличие от регулируемых членов TPS6224x catalog). Ordering TPS62243QDDCRQ1 — лента, маркировка корпуса по datasheet (например 1I3Z). Перед монтажом использовать посадочное место DDC/TSOT23-5, а не произвольный QFN из прайса.
Оригинальное название: TPS62243-Q1
Маркировка: TPS62243QDDCRQ1
Практика выбора и поставки
Перед заказом фиксируем полный код TPS62243QDDCRQ1, корпус QFN и датакод партии 20+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TPS62243QDDCRQ1 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Automotive sync buck, fixed Vout |
| Vin | 2…6 V |
| Vout | 1.8 V (fixed) |
| Iout | 300 mA |
| fsw | 2.25 MHz |
| Iq typ | 15 µA |
| Квалификация | AEC-Q100 Grade 1 |
| Корпус | TSOT23-5 / DDC |
| Упаковка | DDCRQ1 = T&R 3000 |
Что проверить при приёмке партии
- Полную маркировку TPS62243QDDCRQ1, без соседних суффиксов.
- Корпус QFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
