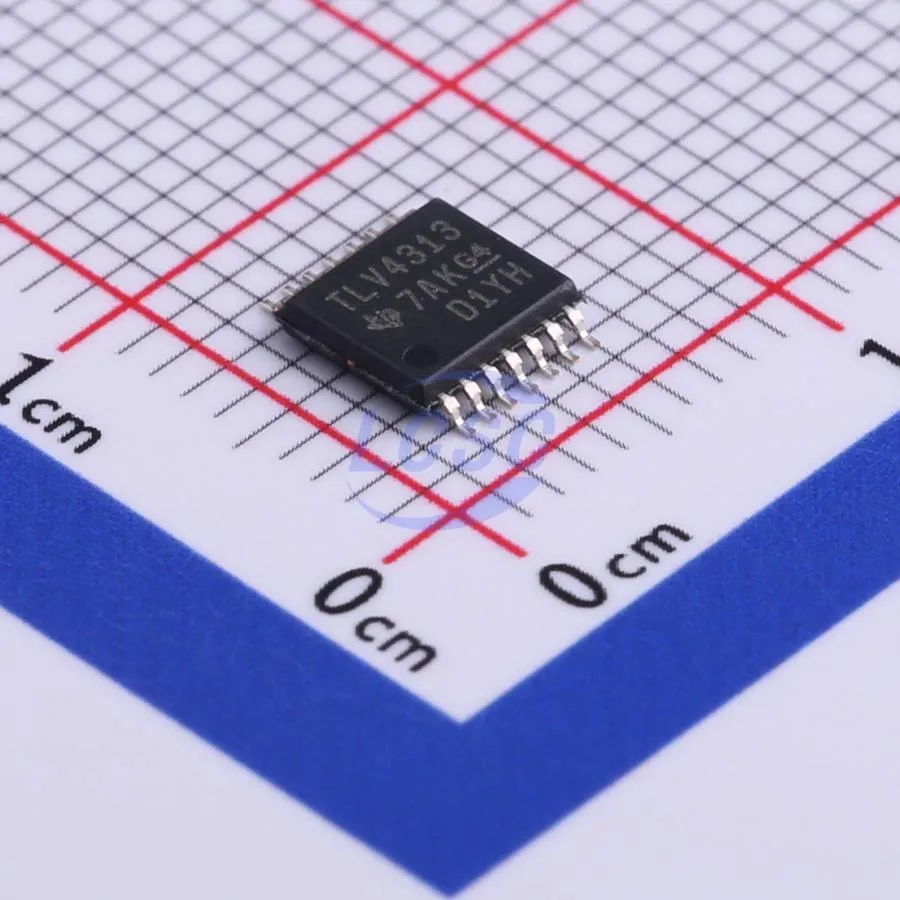

TLV4313IPWR
TLV4313IPWR — TI, корпус TSSOP. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | TSSOP |
| Датакод | 22+ |
| Тип | Low-Power, Rail-to-Rail In/Out, Operational Amplifier for Cost-Sensitive Systems |
| Output Current | 15mA |
Описание
TLV4313IPWR — TI, корпус TSSOP. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: TLV4313IPWR — Low-Power, Rail-to-Rail In/Out, Operational Amplifier for Cost-Sensitive Systems (TI).
Маркировка: TLV4313IPWR
Практика выбора и поставки
Перед заказом фиксируем полный код TLV4313IPWR, корпус TSSOP и датакод партии 22+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TLV4313IPWR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Low-Power, Rail-to-Rail In/Out, Operational Amplifier for Cost-Sensitive Systems |
| Корпус | TSSOP-14 |
| Output Current | 15mA |
| Number of Channels | 4 |
| Vos - Input Offset Voltage | 750uV |
| Slew Rate | 500V/ms |
| Input Offset Current(Ios) | 1pA |
| Рабочая температура | -40℃~+125℃ |
| Common Mode Rejection Ratio(CMRR) | 85dB |
| Ib - Input Bias Current | 1pA |
| Input Offset Voltage Drift(Vos TC) | 2uV/℃ |
| Quiescent Current | 65uA |
| Gain Bandwidth Product | 1MHz |
| Функции | EMI filtering/RF suppression;ESD protection |
Что проверить при приёмке партии
- Полную маркировку TLV4313IPWR, без соседних суффиксов.
- Корпус TSSOP и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
