TLV2401QDBVRQ1

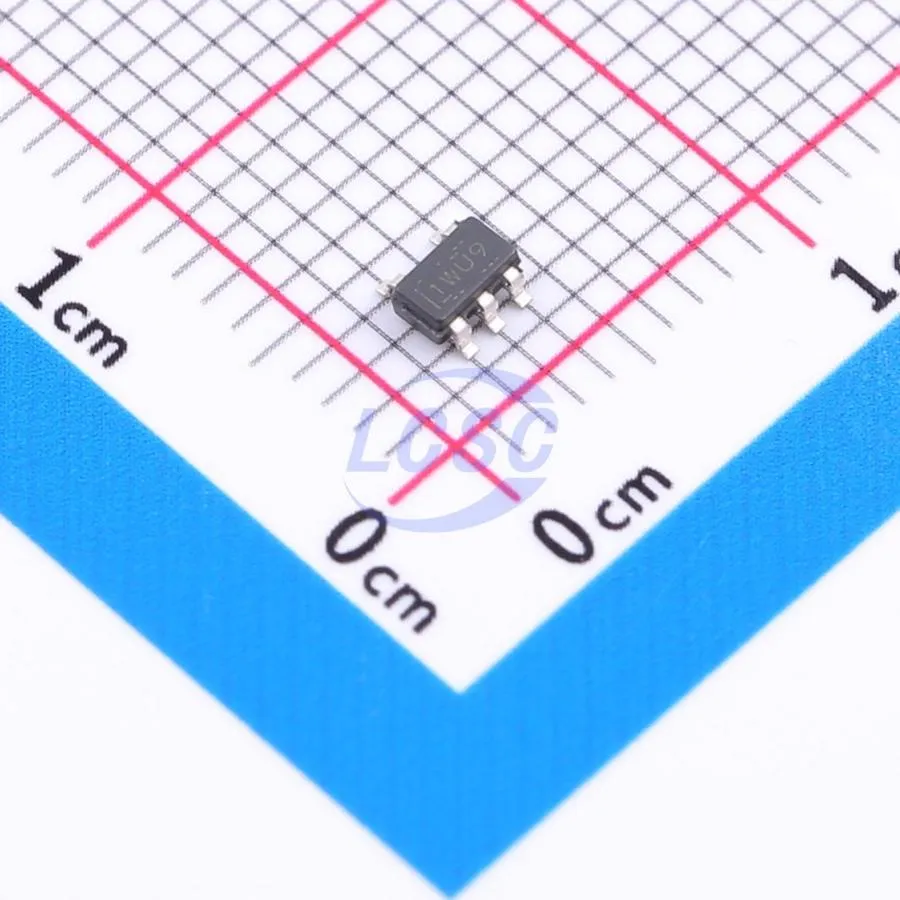

TLV2401QDBVRQ1 — TI, корпус SOT23-5. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | SOT23-5 |
| Датакод | 22+ |
| Тип | Ultra-Low Power, 16-V, RRIO Operational Amplifiers With Reverse Battery Protection |
| Output Current | 200uA |
Описание
TLV2401QDBVRQ1 — TI, корпус SOT23-5. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: TLV2401QDBVRQ1 — Ultra-Low Power, 16-V, RRIO Operational Amplifiers With Reverse Battery Protection (TI).
Маркировка: TLV2401QDBVRQ1
Практика выбора и поставки
Перед заказом фиксируем полный код TLV2401QDBVRQ1, корпус SOT23-5 и датакод партии 22+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TLV2401QDBVRQ1 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Ultra-Low Power, 16-V, RRIO Operational Amplifiers With Reverse Battery Protection |
| Корпус | SOT-23-5 |
| Output Current | 200uA |
| Number of Channels | 1 |
| Vos - Input Offset Voltage | 390uV |
| Slew Rate | 2.5V/ms |
| Input Offset Current(Ios) | 25pA |
| Рабочая температура | -40℃~+125℃ |
| Common Mode Rejection Ratio(CMRR) | 120dB |
| Ib - Input Bias Current | 100pA |
| Input Offset Voltage Drift(Vos TC) | 3uV/℃ |
| Quiescent Current | 880nA |
| Gain Bandwidth Product | 5.5kHz |
Что проверить при приёмке партии
- Полную маркировку TLV2401QDBVRQ1, без соседних суффиксов.
- Корпус SOT23-5 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
