TL432LIBCDBZR

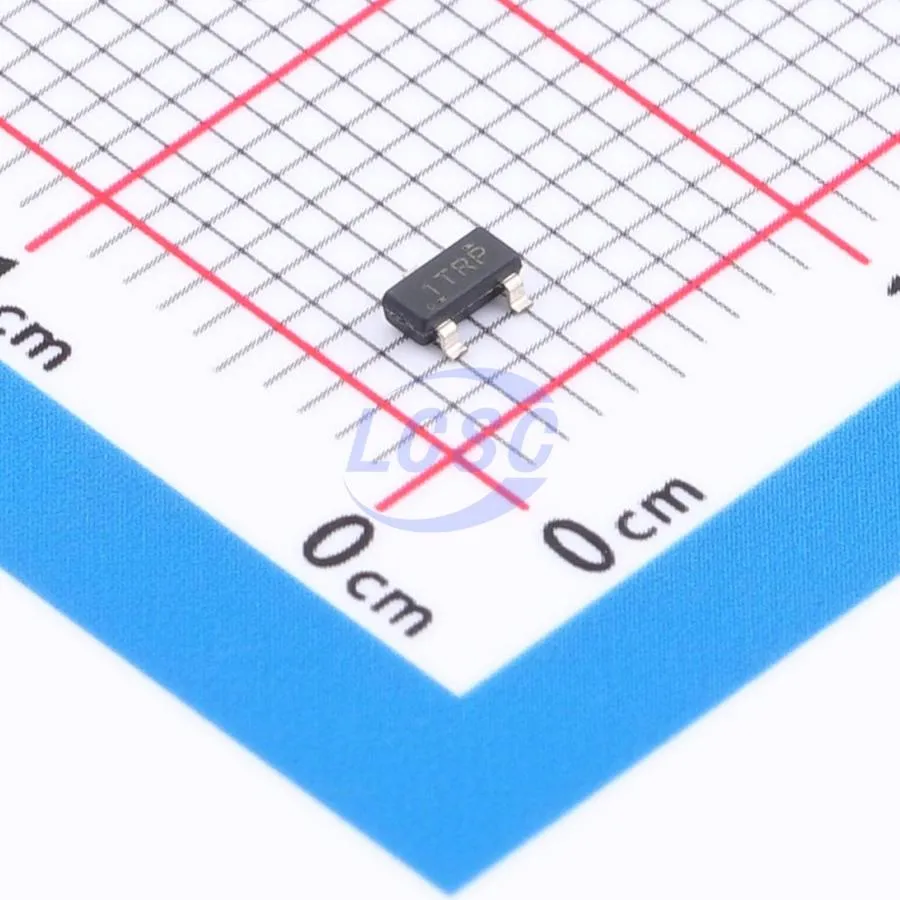

TL432LIBCDBZR — регулируемый шунтовый источник опорного напряжения Texas Instruments семейства TL431/TL432 (вариант LI, точность B, коммерческий C), корпус SOT-23, лента DBZR.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | SOT23 |
| Датакод | 21+ |
| Тип | Adjustable shunt voltage reference |
| Vref / range | 2.495 V … 36 V |
Описание
TL432LIBCDBZR — регулируемый шунтовый источник опорного напряжения Texas Instruments семейства TL431/TL432 (вариант LI, точность B, коммерческий C), корпус SOT-23, лента DBZR. Применение: обратная связь источников питания, прецизионные делители, замена стабилитронов. Сверять pinout SOT-23 (A/K/R) конкретной маркировки LI с datasheet перед посадкой.
Оригинальное название: Adjustable shunt voltage reference TL432LIBCDBZR
Маркировка: TL432LIBCDBZR
Практика выбора и поставки
Перед заказом фиксируем полный код TL432LIBCDBZR, корпус SOT23 и датакод партии 21+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TL432LIBCDBZR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Adjustable shunt voltage reference |
| Vref / range | 2.495 V … 36 V |
| Tolerance | ±0.5% |
| Iout (listing) | 15 mA |
| Корпус | SOT-23 |
| Температура (C) | 0…+70 °C |
Что проверить при приёмке партии
- Полную маркировку TL432LIBCDBZR, без соседних суффиксов.
- Корпус SOT23 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: TL432LIBCDBZR. Раздел: электронные компоненты.
