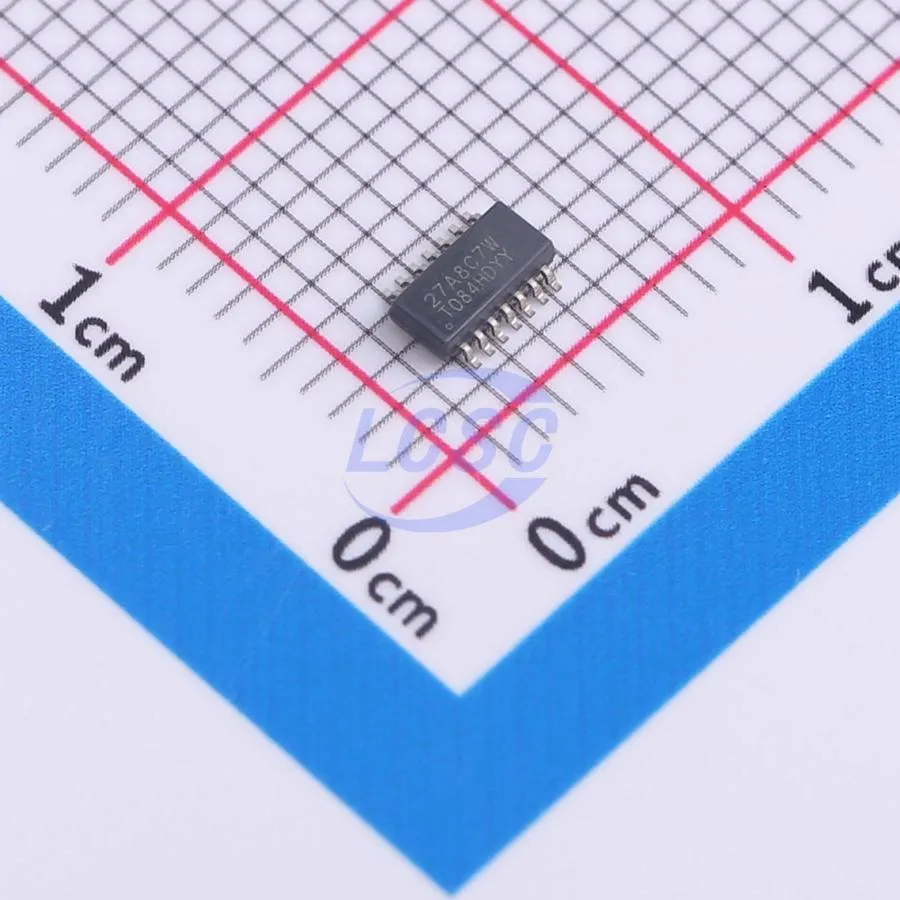

TL084HIDYYR
Четырёхканальный FET-входной ОУ TI TL084H в компактном SOT-23-14 (DYY): до 40 V питания, полоса 5.25 MHz, slew 20 V/µs, вход до V+, индустриальный −40…+125 °C. Ordering HIDYYR —.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | SOT23 |
| Датакод | 21+ |
| Тип | Quad FET-input op amp (TL08xH) |
| Каналы | 4 |
Описание
TL084HIDYYR — TL084H — next-gen развитие индустриального стандарта TL084: сохранена идеология high-voltage FET-input ОУ с широким common-mode и дифференциальным диапазоном, но улучшены offset (typ 1 mV), drift (2 µV/°C), GBW (5.25 MHz против ~3 MHz у части legacy строк), slew (20 V/µs) и температурный диапазон до 125 °C. Входной каскад заявлен как MUX-friendly: common-mode доходит до положительной шины, что упрощает мультиплексирование и однополярные схемы со смещением к верхней рельсе. Электрически канал работает как voltage-feedback ОУ: замкнутая петля задаёт усиление, GBW 5.25 MHz определяет запас по частоте для умеренных усилений, высокий slew держит большие шаги напряжения без сильного slew-limiting — типичный сценарий измерения шины и драйва в motor drive / inverter. Потребление typ 940 µA на канал удерживает тепловой бюджет в четырёхканальном DYY. ESD 1.5 kV HBM и интегрированные EMI/RF-фильтры (EMIRR ориентир 53 dB @ 1 GHz в EC) повышают живучесть на промышленных платах с помехами. Питание: однополярно 4.5…40 V или двуполярно ±2.25…±20 V. Не превышать Absolute Maximum для конкретного корпуса из datasheet. Bypass у V+/V− обязателен; при плотной компоновке SOT-23-14 следить за тепловым RθJA (~153 °C/W для DYY в thermal table). Ordering TL084HIDYYR: I = −40…+125 °C, DYY = 14-pin SOT-23-THIN, R = reel 3000. Для замены legacy TL084 в SOIC/DIP нужна переразводка под DYY либо заказ TL084H в D/PW. При миграции с TL084 пересчитать устойчивость на более высокой GBW/slew и проверить, что схема не опиралась на особенности старого phase/settling.
Оригинальное название: TL084H — четырёхканальный FET-input ОУ следующего поколения семейства TL08x
Маркировка: TL084HIDYYR
Практика выбора и поставки
Перед заказом фиксируем полный код TL084HIDYYR, корпус SOT23 и датакод партии 21+. В одном PDF собраны legacy TL08x и H-серия — для **TL084H** брать строки EC с пометкой TL08xH / «all other devices» GBW 5.25 MHz, не строки TL08xM/NS. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит TL084HIDYYR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Quad FET-input op amp (TL08xH) |
| Каналы | 4 |
| VS | 4.5…40 V (±2.25…±20 V) |
| GBW | 5.25 MHz |
| Slew rate typ | 20 V/µs |
| Vos typ / max (карточка) | 1 mV / 4 mV |
| Drift typ | 2 µV/°C |
| Iq / ch typ | 940 µA |
| Input | In to V+, MUX-friendly |
| ESD HBM | 1.5 kV |
| Tamb | −40…+125 °C |
| Корпус / ordering | SOT-23-THN-14 (DYY), TL084HIDYYR, T&R 3000 |
Что проверить при приёмке партии
- Полную маркировку TL084HIDYYR, без соседних суффиксов.
- Корпус SOT23 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
