SN74HCS273RKSR
Восемь D-триггеров HCS с Schmitt-входами, общим асинхронным CLR и тактированием по фронту CLK. Питание 2…6 V, корпус VQFN-20 — для регистров состояния и синхронизации шин.
Характеристики
| Бренд | TI |
|---|---|

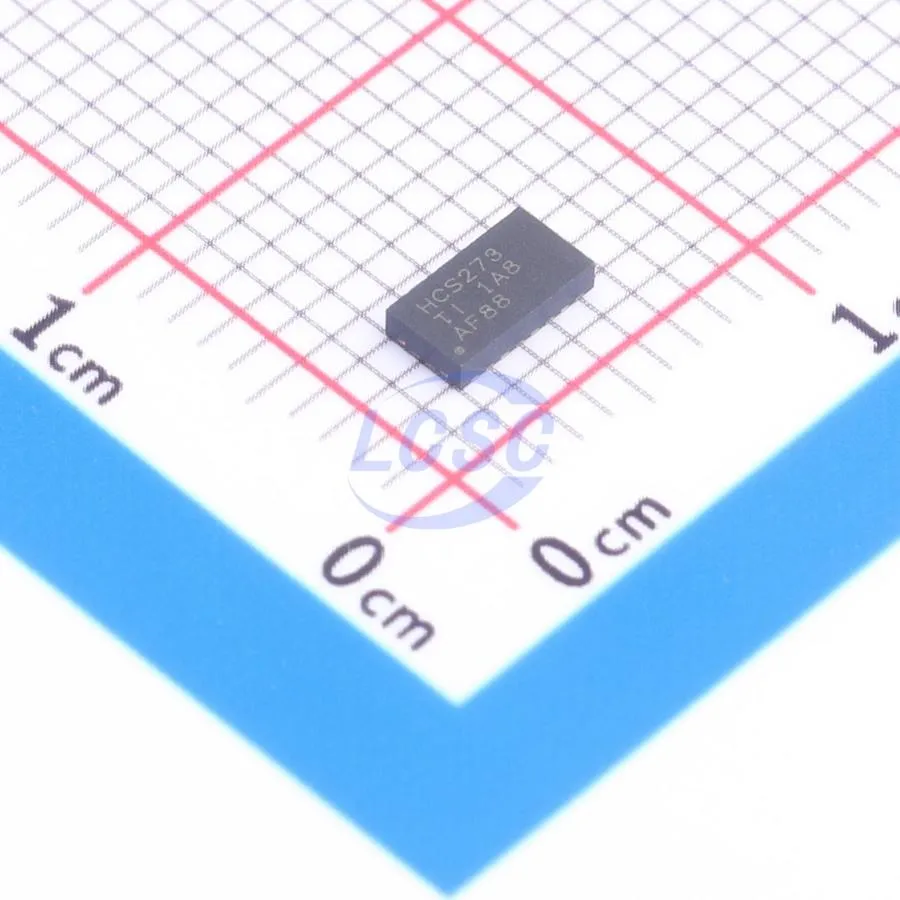

| Корпус | QFN → **VQFN-20 (RKS)** 4.5×2.5 mm |
| Датакод | 21+ |
| Тип | Octal D-FF + CLR, Schmitt inputs |
| VCC | 2…6 V |
Описание
SN74HCS273RKSR — SN74HCS273 — octal positive-edge-triggered D-type flip-flop с clear. Входы со Schmitt-триггером повышают помехоустойчивость. При VCC = 6 V: fmax не менее 135 MHz, tpd CLK→Q до 14.3 ns (50 pF), токи выхода ±7.8 mA, ICC typ 0.1 µA. Диапазон −40…+125 °C. Ordering RKSR = VQFN RKS + reel; маркировка HCS273.
Оригинальное название: SN74HCS273
Маркировка: SN74HCS273RKSR
Практика выбора и поставки
Перед заказом фиксируем полный код SN74HCS273RKSR, корпус QFN → **VQFN-20 (RKS)** 4.5×2.5 mm и датакод партии 21+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит SN74HCS273RKSR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Octal D-FF + CLR, Schmitt inputs |
| VCC | 2…6 V |
| fmax @ 6 V | ≥ 135 MHz |
| Корпус | VQFN-20 / RKS |
| Упаковка | R = T&R 3000 |
Что проверить при приёмке партии
- Полную маркировку SN74HCS273RKSR, без соседних суффиксов.
- Корпус QFN → **VQFN-20 (RKS)** 4.5×2.5 mm и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
