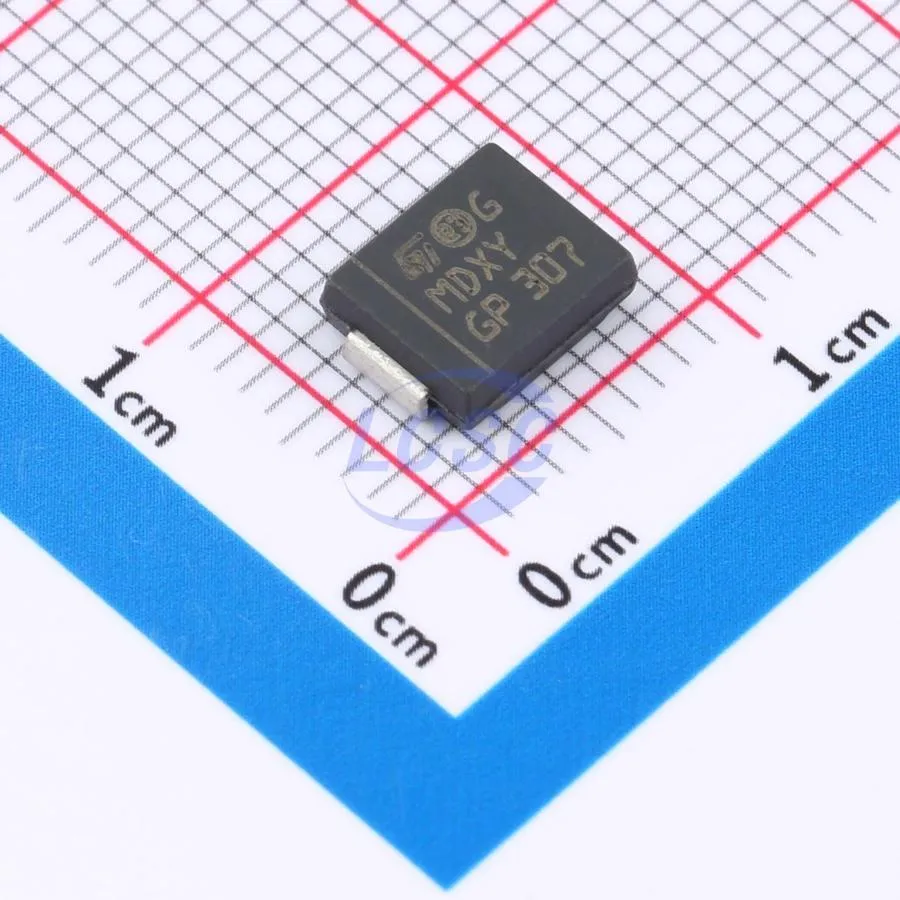

SM15T15AY
Автомобильный unidirectional Transil TVS: VRM 12.8 V, PPP 1500 W (10/1000 µs) в SMC — защита ~12 V шин (ISO 7637-2 / ESD).
Характеристики
| Бренд | ST |
|---|---|
| Корпус | SMC |
| Датакод | 18+ |
| Тип | Uni TVS Transil, AEC-Q101 |
| VRM | 12.8 V |
Описание
SM15T15AY — AEC-Q101 TVS. VBR 14.3…15.8 V (typ 15 V @ 1 mA). VCL зависит от формы импульса (21.2 V / 27.2 V в разных колонках datasheet — не конфликт). Ipp до 368 A (8/20 µs). Tj −40…+150 °C. Лента 2500.
Оригинальное название: SM15T15AY
Маркировка: SM15T15AY
Практика выбора и поставки
Перед заказом фиксируем полный код SM15T15AY, корпус SMC и датакод партии 18+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит SM15T15AY (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Uni TVS Transil, AEC-Q101 |
| VRM | 12.8 V |
| PPP (10/1000) | 1500 W |
| Корпус | SMC / DO-214AB |
Что проверить при приёмке партии
- Полную маркировку SM15T15AY, без соседних суффиксов.
- Корпус SMC и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
