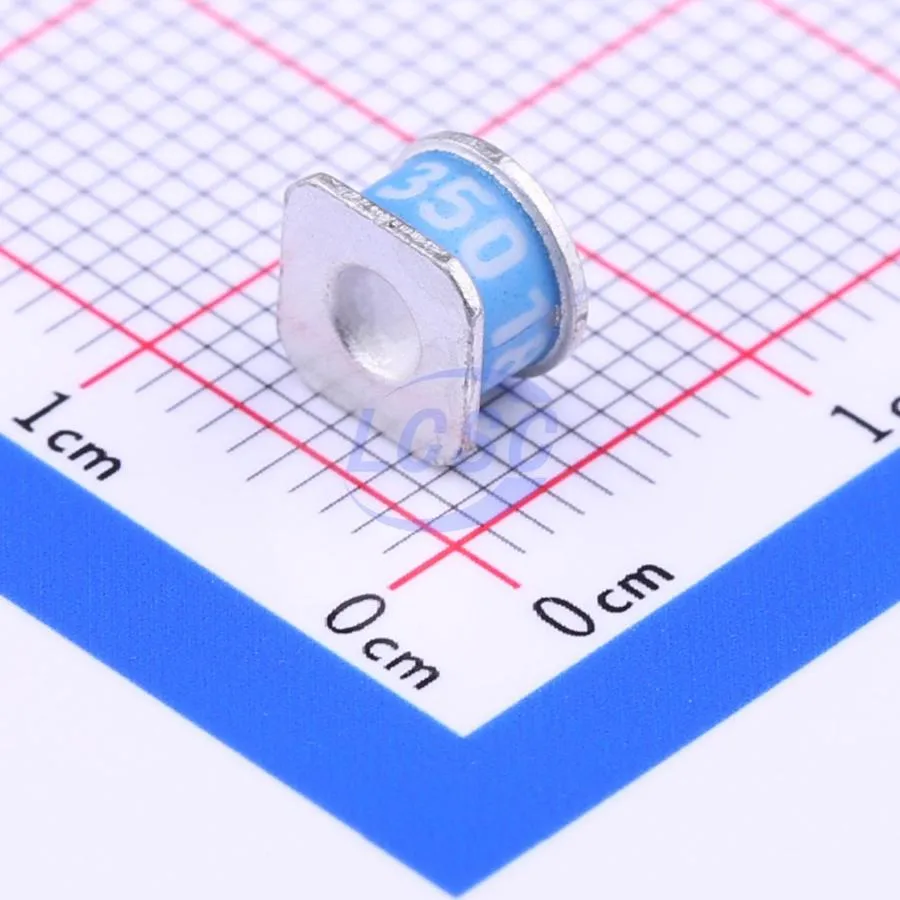

SL1002A350SM
SL1002A350SM — двухэлектродная газоразрядная трубка (GDT) серии Littelfuse Broadband Optimized SL1002A в поверхностном исполнении SM. Серия рассчитана на защиту широкополосного.
Характеристики
| Бренд | Littelfuse |
|---|---|
| Корпус | SMD |
| Датакод | 21+ |
| Тип | GDT (gas discharge tube), 2 pole |
| DC spark-over (nom.) | 350 V |
Описание
SL1002A350SM — двухэлектродная газоразрядная трубка (GDT) серии Littelfuse Broadband Optimized SL1002A в поверхностном исполнении SM. Серия рассчитана на защиту широкополосного оборудования от быстрых переходных процессов (типично грозовые наводки в диапазоне нарастания порядка 100 V/µs…1 kV/µs). Заявленная сверхнизкая ёмкость (типично ≤1.2 pF) минимизирует влияние на сигнал на частотах до примерно 1.5 GHz. Устройство выдерживает импульсный разрядный ток 5 kA (8/20 µs) без разрушения; при длительном AC power-cross рекомендуется дополнительная токовая защита.
Оригинальное название: GDT (gas discharge tube), 2 pole SL1002A350SM
Маркировка: SL1002A350SM
Практика выбора и поставки
Перед заказом фиксируем полный код SL1002A350SM, корпус SMD и датакод партии 21+. Параметры min/typ/max spark-over брать из таблицы SL1002A350 в datasheet серии. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит SL1002A350SM (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | GDT (gas discharge tube), 2 pole |
| DC spark-over (nom.) | 350 V |
| Impulse discharge current | 5 kA (8/20 µs) |
| Ёмкость (серия, typ.) | ≤1.2 pF |
| Монтаж | SMD (SM) |
| Корпус в прайсе | SMD |
Что проверить при приёмке партии
- Полную маркировку SL1002A350SM, без соседних суффиксов.
- Корпус SMD и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: SL1002A350SM. Раздел: электронные компоненты.
Смежные артикулы: SZ1SMA20AT3G.
