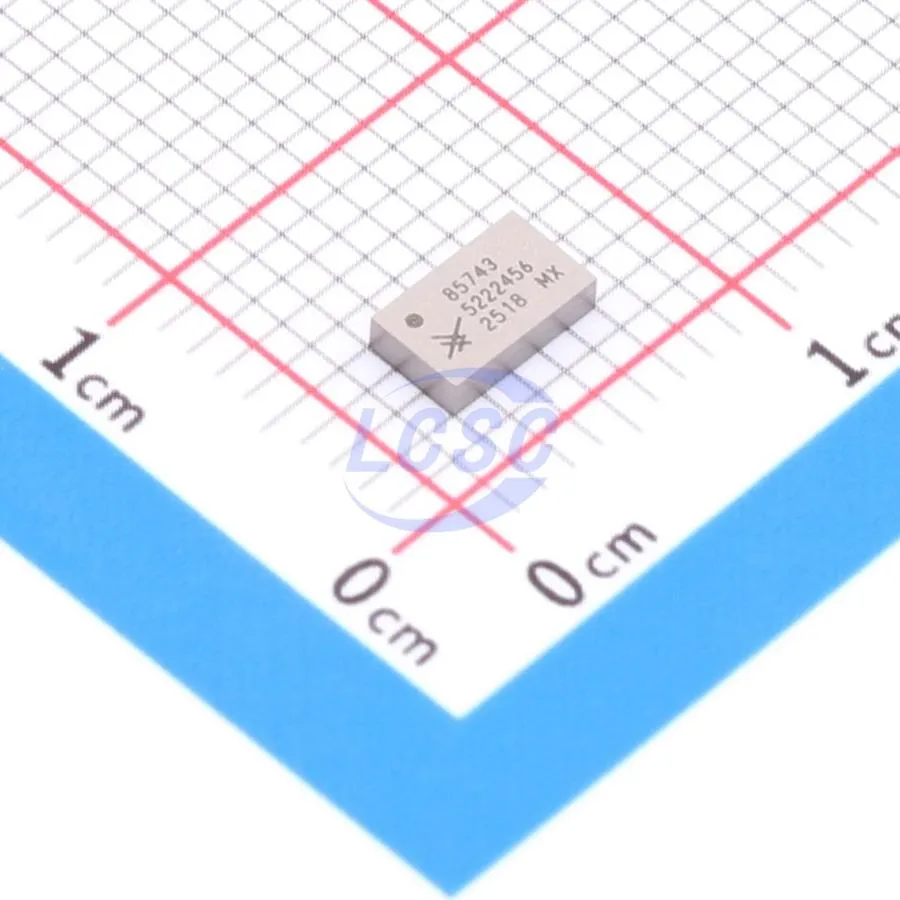

SKY85743-31
SKY85743-31 — высокоинтегрированный фронтенд-модуль (FEM) Skyworks для WLAN в диапазоне 5 GHz, ориентированный на высоконагруженные системы 802.11ax. В одном корпусе совмещены.
Характеристики
| Бренд | Skyworks |
|---|---|
| Корпус | QFN |
| Датакод | 22+ |
| Тип | 5 GHz high-power WLAN FEM (PA + LNA + T/R switch) |
| Полоса | 5.15–5.925 GHz |
Описание
SKY85743-31 — высокоинтегрированный фронтенд-модуль (FEM) Skyworks для WLAN в диапазоне 5 GHz, ориентированный на высоконагруженные системы 802.11ax. В одном корпусе совмещены усилитель мощности (PA), малошумящий усилитель (LNA) с режимом bypass и SPDT-коммутатор приём/передача. Встроенный логарифмический детектор мощности с температурной компенсацией рассчитан на замкнутое управление выходной мощностью. Функции отключения LNA и PA снижают ток утечки в режиме off. По заявленным данным производителя: рабочая полоса примерно 5.15–5.925 GHz, типичный Tx gain 34 dB, один антенный порт, стандарт 802.11ax. Корпус — экранированный LGA 24 вывода, размер 3×5 mm (в прайсе указан QFN — сверять посадочное место по product summary / datasheet).
Оригинальное название: 5 GHz high-power WLAN FEM (PA + LNA + T/R switch) SKY85743-31
Маркировка: SKY85743-31
Практика выбора и поставки
Перед заказом фиксируем полный код SKY85743-31, корпус QFN и датакод партии 22+. В прайсе корпус QFN; у Skyworks — LGA 3×5 mm. Для посадки брать чертёж из product summary. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит SKY85743-31 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 5 GHz high-power WLAN FEM (PA + LNA + T/R switch) |
| Полоса | 5.15–5.925 GHz |
| Стандарт | 802.11ax |
| Tx gain (typ.) | 34 dB |
| Антенные порты | 1 |
| Корпус | LGA 24-pin, 3×5 mm (экранированный) |
| Корпус в прайсе | QFN |
Что проверить при приёмке партии
- Полную маркировку SKY85743-31, без соседних суффиксов.
- Корпус QFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
