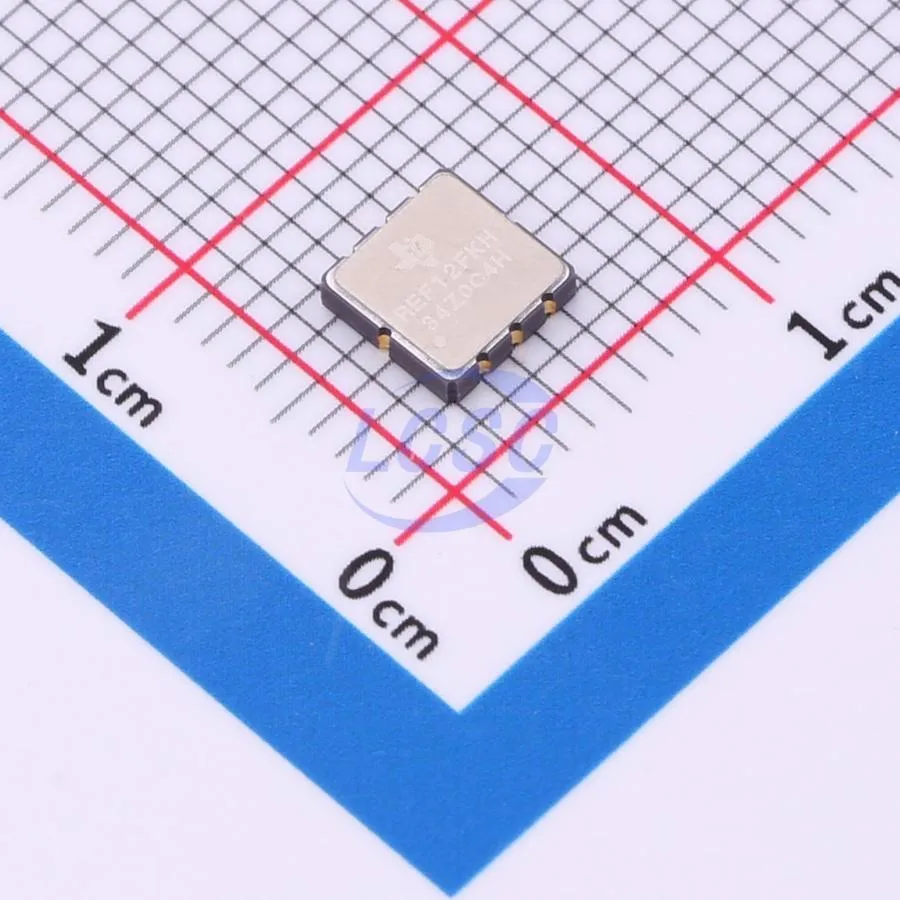

REF7012QFKHT
Прецизионный ИОН 1.25 V в герметичном LCCC: дрейф ≤2 ppm/°C и низкий шум — для измерительных трактов, АЦП/ЦАП и опорных узлов, где важна долговременная стабильность.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | QFN |
| Датакод | 21+ |
| Тип | Series voltage reference |
| Vout | 1.25 V |
Описание
REF7012QFKHT — REF7012 — член серии REF70 (series reference). Керамический корпус FKH даёт лучший long-term drift относительно пластикового DGK в той же линейке напряжений. Питание — от VOUT+dropout до 18 V с учётом минимума 2.75 V для 1.25 V выхода. Ordering REF7012QFKHT: 12 = 1.25 V, FKH = LCCC-8, T = reel 250. На карточке TI для FKH может стоять RoHS-Exempt — сверять актуальный orderable.
Оригинальное название: REF7012
Маркировка: REF7012QFKHT
Практика выбора и поставки
Перед заказом фиксируем полный код REF7012QFKHT, корпус QFN и датакод партии 21+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит REF7012QFKHT (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Series voltage reference |
| Vout | 1.25 V |
| Точность (FKH) | ±0.025% @ 25 °C |
| TC max | 2 ppm/°C |
| Iout | ±10 mA |
| Vin (ROC, Vout<2.5 V) | ≥ 2.75 V … 18 V |
| Корпус | LCCC-8 / FKH |
| Упаковка | T = small T&R 250 |
Что проверить при приёмке партии
- Полную маркировку REF7012QFKHT, без соседних суффиксов.
- Корпус QFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
