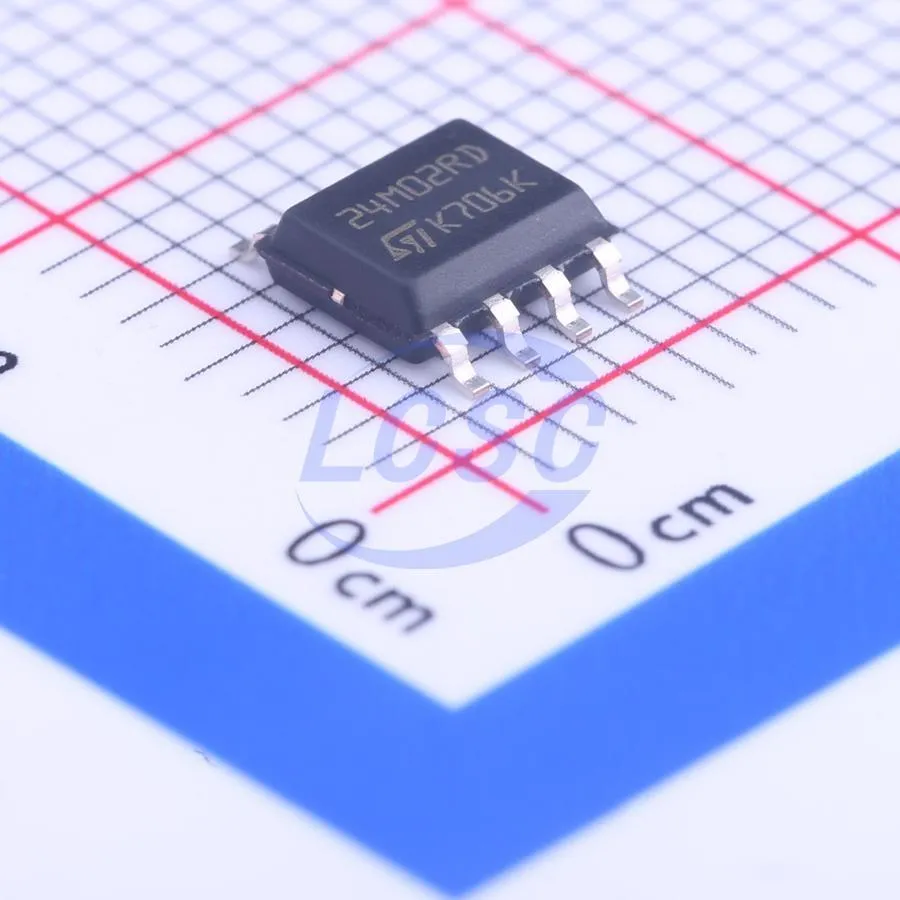

M24M02-DRMN6TP
M24M02-DRMN6TP — 2-Mbit I²C EEPROM STMicroelectronics (семейство M24M02-DR), организация 256K × 8. Питание 1.8–5.5 V, температура −40…+85 °C. Режимы I²C 100 kHz / 400 kHz / 1.
Характеристики
| Бренд | ST |
|---|---|
| Корпус | SOP8 |
| Датакод | 25+ |
| Тип | I2C EEPROM 2 Mbit |
| Организация | 256K × 8 |
Описание
M24M02-DRMN6TP — 2-Mbit I²C EEPROM STMicroelectronics (семейство M24M02-DR), организация 256K × 8. Питание 1.8–5.5 V, температура −40…+85 °C. Режимы I²C 100 kHz / 400 kHz / 1 MHz. Page size 256 byte; у DR — Identification Page 256 byte с возможностью постоянной блокировки. Запись byte/page в пределах 10 ms (по ST). Endurance >4 млн циклов, retention >200 лет (заявки ST). Корпус ordering MN6TP — SO8 (SOIC-8), tape & reel. Статус семейства на сайте ST: NRND. Для новых проектов уточнять замену.
Оригинальное название: I2C EEPROM 2 Mbit M24M02-DRMN6TP
Маркировка: M24M02-DRMN6TP
Практика выбора и поставки
Перед заказом фиксируем полный код M24M02-DRMN6TP, корпус SOP8 и датакод партии 25+. NRND — указать осторожно; уточнять доступность. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит M24M02-DRMN6TP (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | I2C EEPROM 2 Mbit |
| Организация | 256K × 8 |
| Vcc | 1.8 … 5.5 V |
| I2C | 100 / 400 / 1000 kHz |
| Корпус | SO8 / SOIC-8 |
| Temp | −40 … +85 °C |
| Статус линейки | NRND |
Что проверить при приёмке партии
- Полную маркировку M24M02-DRMN6TP, без соседних суффиксов.
- Корпус SOP8 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
