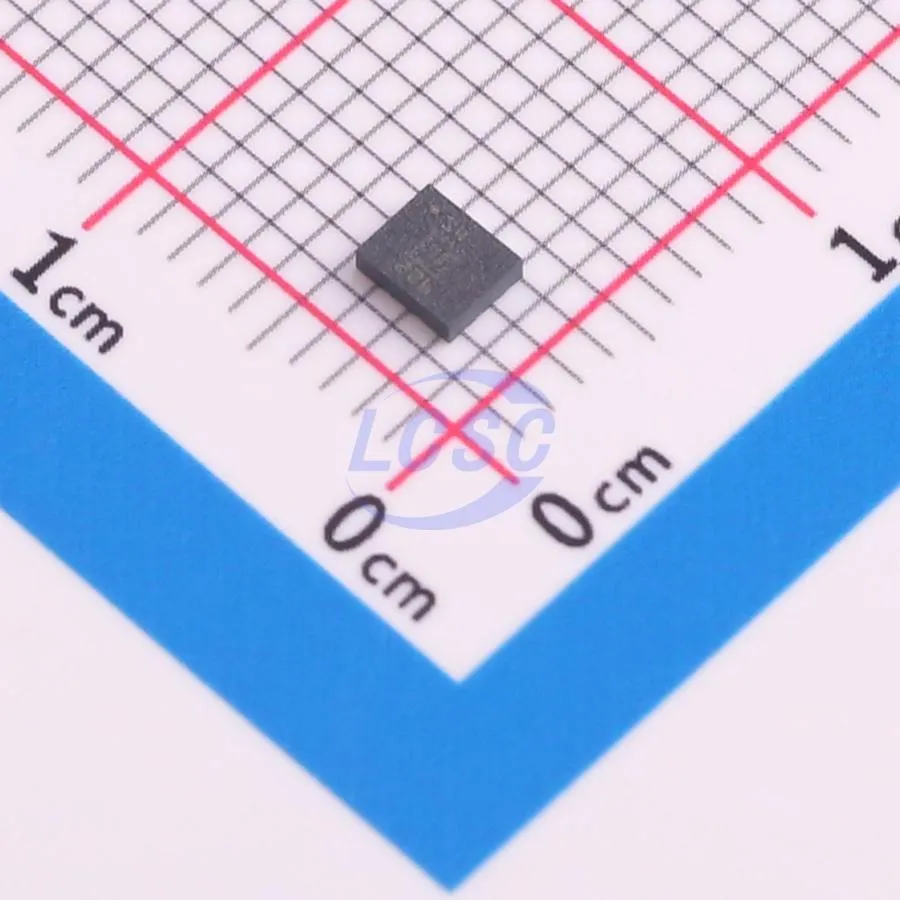

LSM6DSOXTR
LSM6DSOXTR — шестиосевой IMU STMicroelectronics LSM6DSOX: 3D-акселерометр и 3D-гироскоп с always-on режимами, machine learning core и programmable FSM. Потребление около 0.55 mA.
Характеристики
| Бренд | ST |
|---|---|
| Корпус | LGA14 |
| Датакод | 21+22+ |
| Тип | 6-axis IMU (accel + gyro) + MLC |
| Accel full scale | ±2 / ±4 / ±8 / ±16 g |
Описание
LSM6DSOXTR — шестиосевой IMU STMicroelectronics LSM6DSOX: 3D-акселерометр и 3D-гироскоп с always-on режимами, machine learning core и programmable FSM. Потребление около 0.55 mA в combo high-performance mode, Smart FIFO до 9 KB. Full-scale: accel ±2/±4/±8/±16 g, gyro ±125…±2000 dps. Питание 1.71–3.6 V, корпус LGA-14L 2.5×3×0.83 mm, ordering tape & reel. Интерфейсы SPI / I²C / MIPI I3C, auxiliary SPI для OIS. Типовые сценарии: жесты, педометр, ориентация, EIS/OIS в портативной электронике.
Оригинальное название: 6-axis IMU (accel + gyro) + MLC LSM6DSOXTR
Маркировка: LSM6DSOXTR
Практика выбора и поставки
Перед заказом фиксируем полный код LSM6DSOXTR, корпус LGA14 и датакод партии 21+22+. Не смешивать с LSM6DSV16XTR (другое поколение, другие full-scale gyro до ±4000 dps и Qvar). Корпус прайса LGA14 совпадает. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит LSM6DSOXTR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 6-axis IMU (accel + gyro) + MLC |
| Accel full scale | ±2 / ±4 / ±8 / ±16 g |
| Gyro full scale | ±125 / ±250 / ±500 / ±1000 / ±2000 dps |
| Питание | 1.71 … 3.6 V (IO ~1.62 V) |
| Потребление (HP combo) | 0.55 mA |
| FIFO | до 9 KB |
| Корпус | LGA-14L, 2.5×3×0.83 mm |
| Temp | −40 … +85 °C |
| Интерфейс | SPI / I²C / MIPI I3C; aux SPI OIS |
Что проверить при приёмке партии
- Полную маркировку LSM6DSOXTR, без соседних суффиксов.
- Корпус LGA14 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: LSM6DSOXTR. Раздел: электронные компоненты.
Смежные артикулы: ASM330LHHTR ISM330DHCXTR L9952GXPTR L9997ND013TR.
