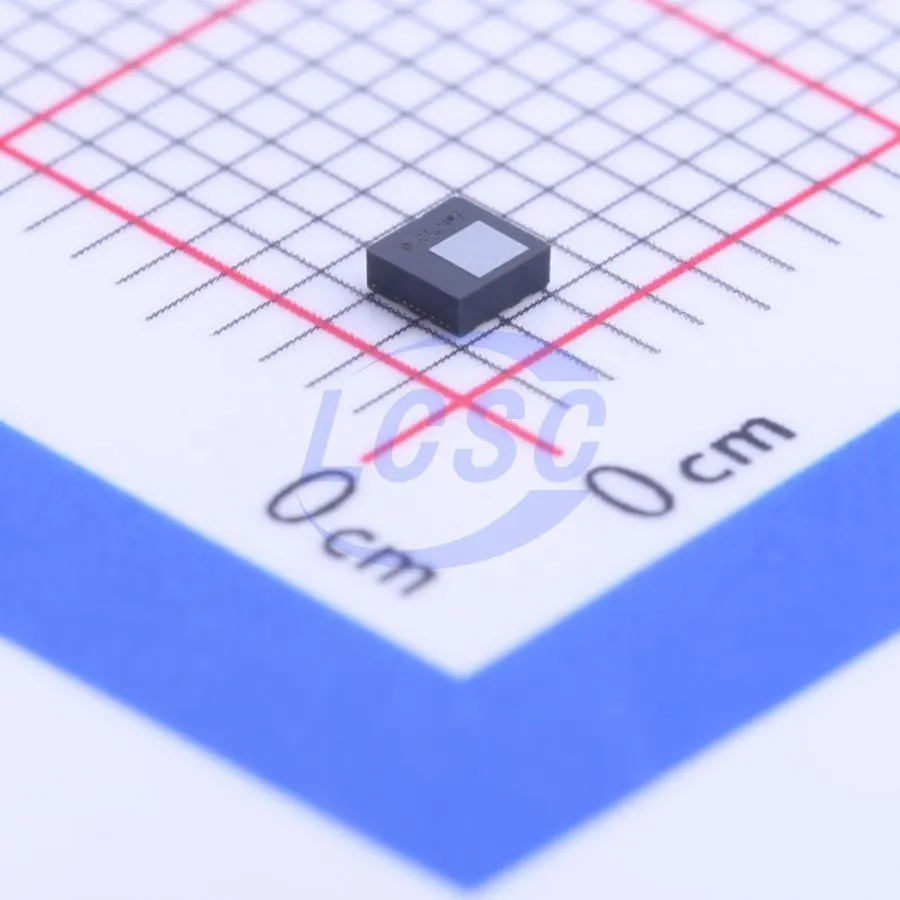

LPS22HBTR
LPS22HBTR — ультракомпактный пьезорезистивный датчик абсолютного давления STMicroelectronics с цифровым выходом (барометр). Чувствительный элемент — подвешенная мембрана.
Характеристики
| Бренд | ST |
|---|---|
| Корпус | HLGA-10L |
| Датакод | 23+ |
| Диапазон давления | 260 … 1260 hPa |
| Выход давления | 24-bit |
Описание
LPS22HBTR — ультракомпактный пьезорезистивный датчик абсолютного давления STMicroelectronics с цифровым выходом (барометр). Чувствительный элемент — подвешенная мембрана; интерфейсная ИС передаёт данные по I²C или SPI. Диапазон абсолютного давления 260–1260 hPa. Выход давления — 24 бит, температуры — 16 бит, со встроенной температурной компенсацией. Частота выдачи данных (ODR) от 1 Hz до 75 Hz. Питание 1.7–3.6 V; заявленное потребление — до единиц микроампер (в характеристиках ST — down to 3 μA). Есть встроенный FIFO и прерывания (Data Ready, флаги FIFO, пороги давления). Устойчивость к перегрузке по давлению — до 20× full-scale; ударная живучесть до 22 000 g. Корпус — HLGA-10L с отверстием для доступа внешнего давления к мембране, габариты порядка 2.0 × 2.0 × 0.76…0.8 mm. Рабочий диапазон температуры −40…+85 °C. Ordering code LPS22HBTR — поставка tape & reel. Типовые сценарии по позиционированию ST: носимая электроника, дроны, погодные станции, альтиметрия в портативной технике.
Оригинальное название: LPS22HBTR
Маркировка: LPS22HBTR
Практика выбора и поставки
Перед заказом фиксируем полный код LPS22HBTR, корпус HLGA-10L и датакод партии 23+. Корпус прайса HLGA-10L совпадает с ST. Не путать с LPS22HH / LPS27HHW. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит LPS22HBTR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Диапазон давления | 260 … 1260 hPa |
| Выход давления | 24-bit |
| Выход температуры | 16-bit |
| ODR | 1 … 75 Hz |
| Интерфейс | I²C, SPI |
| Vdd | 1.7 … 3.6 V |
| Корпус | HLGA-10L ~2×2×0.8 mm |
| Temp | −40 … +85 °C |
| FIFO / IRQ | Embedded FIFO; DRDY, FIFO flags, thresholds |
Что проверить при приёмке партии
- Полную маркировку LPS22HBTR, без соседних суффиксов.
- Корпус HLGA-10L и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
