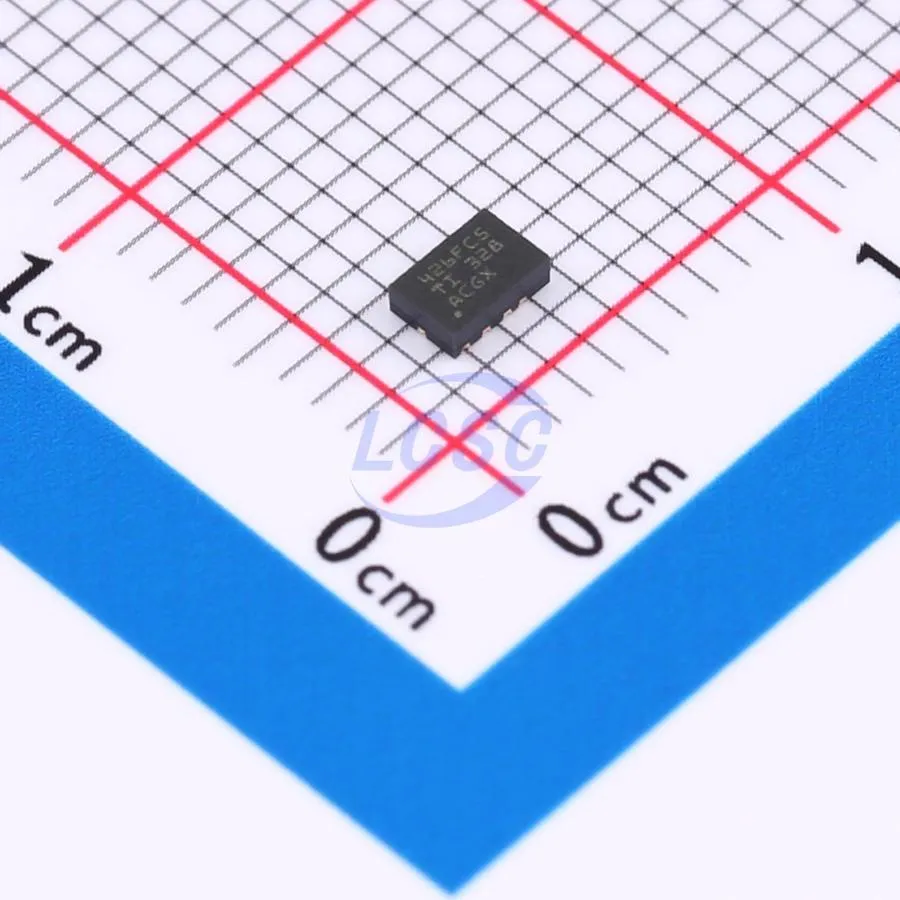

LMR34206FSC5RNXRQ1
LMR34206FSC5RNXRQ1 — TI, корпус VQFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | VQFN |
| Датакод | 22+ |
| Тип | Ultra-small synchronous step-down converter with an input voltage range of 4.2V to 42V and an output current of 0.6A |
| Рабочая температура | -40℃~+150℃@(TJ) |
Описание
LMR34206FSC5RNXRQ1 — TI, корпус VQFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: LMR34206FSC5RNXRQ1 — Ultra-small synchronous step-down converter with an input voltage range of 4.2V to 42V and an output current of 0.6A (TI).
Маркировка: LMR34206FSC5RNXRQ1
Практика выбора и поставки
Перед заказом фиксируем полный код LMR34206FSC5RNXRQ1, корпус VQFN и датакод партии 22+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит LMR34206FSC5RNXRQ1 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Ultra-small synchronous step-down converter with an input voltage range of 4.2V to 42V and an output current of 0.6A |
| Корпус | VQFN-12(2x3) |
| Рабочая температура | -40℃~+150℃@(TJ) |
| Function | Step-down type |
| Frequency - Switching | 2.1MHz |
| Number of Outputs | 1 |
| Функции | Cycle-by-cycle current limiting;Hiccup current limiting;Light load efficient mode;EMI optimization (spread spectrum);Built-in LDO regulator;Operating status indication;Overcurrent Protection |
| Output Type | Fixed |
| Topology | Buck |
| Operating Voltage | 4.2V~42V |
| Switch tube (built-in/external) | Built-in |
| Output Voltage | 5V |
| Output Current | 600mA |
| Quiescent Current | 24uA |
Что проверить при приёмке партии
- Полную маркировку LMR34206FSC5RNXRQ1, без соседних суффиксов.
- Корпус VQFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: LMR34206FSC5RNXRQ1. Раздел: электронные компоненты.
Смежные артикулы: 6PAIC3109TWRHMRQ1 74CBTLV1G125DBVRQ1 ADC081C021CIMM/NOPB ADC081C027CIMK/NOPB.
