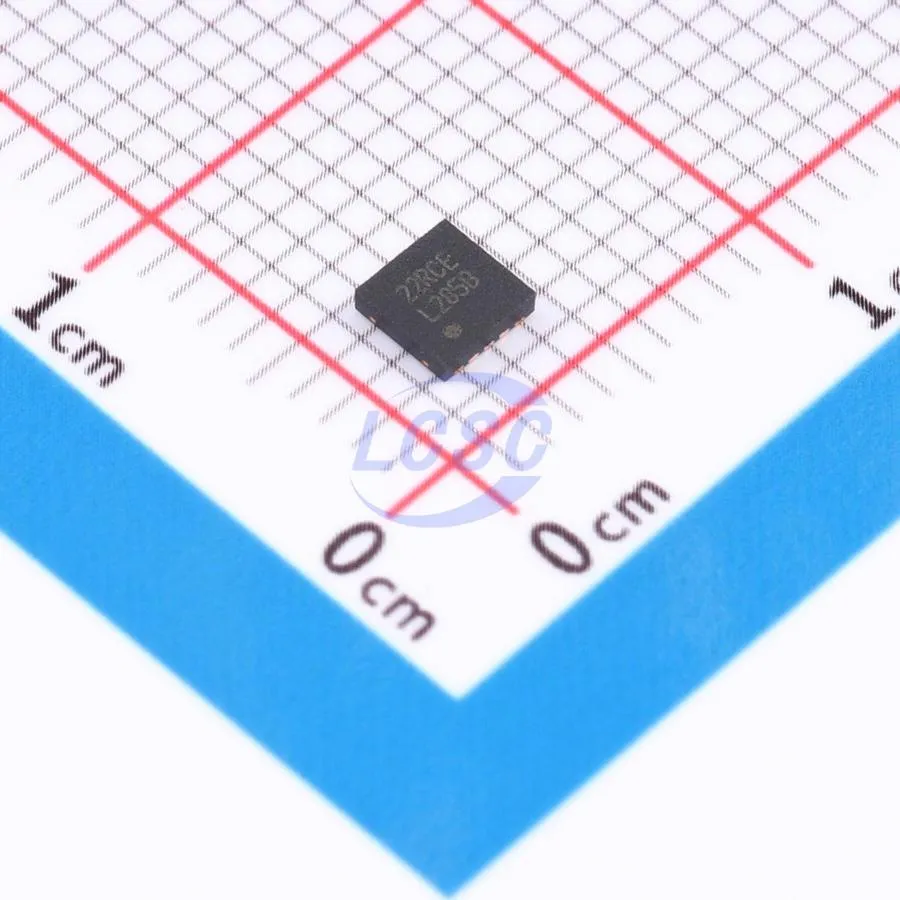

LMR12015XSD/NOPB
LMR12015XSD/NOPB — TI, корпус WSON10. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | WSON10 |
| Датакод | 22+ |
| Рабочая температура | -40℃~+125℃@(TJ) |
| Frequency - Switching | 2MHz |
Описание
LMR12015XSD/NOPB — TI, корпус WSON10. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: LMR12015XSD/NOPB — позиция TI: 2MHz Step-down type Adjustable 1V~18V 1.5A WSON-10-EP(3x3) Voltage Regulators - DC DC Switching Regulators RoHS.
Маркировка: LMR12015XSD/NOPB
Практика выбора и поставки
Перед заказом фиксируем полный код LMR12015XSD/NOPB, корпус WSON10 и датакод партии 22+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит LMR12015XSD/NOPB (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Корпус | WSON-10-EP(3x3) |
| Рабочая температура | -40℃~+125℃@(TJ) |
| Frequency - Switching | 2MHz |
| Function | Step-down type |
| Number of Outputs | 1 |
| Функции | Frequency synchronization;Cycle-by-cycle current limiting;Overcurrent Protection;Built-in LDO regulator |
| Output Type | Adjustable |
| Topology | Buck |
| Operating Voltage | 3V~20V |
| Switch tube (built-in/external) | Built-in |
| Output Voltage | 1V~18V |
| Output Current | 1.5A |
| Quiescent Current | 2.4mA |
Что проверить при приёмке партии
- Полную маркировку LMR12015XSD/NOPB, без соседних суффиксов.
- Корпус WSON10 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
