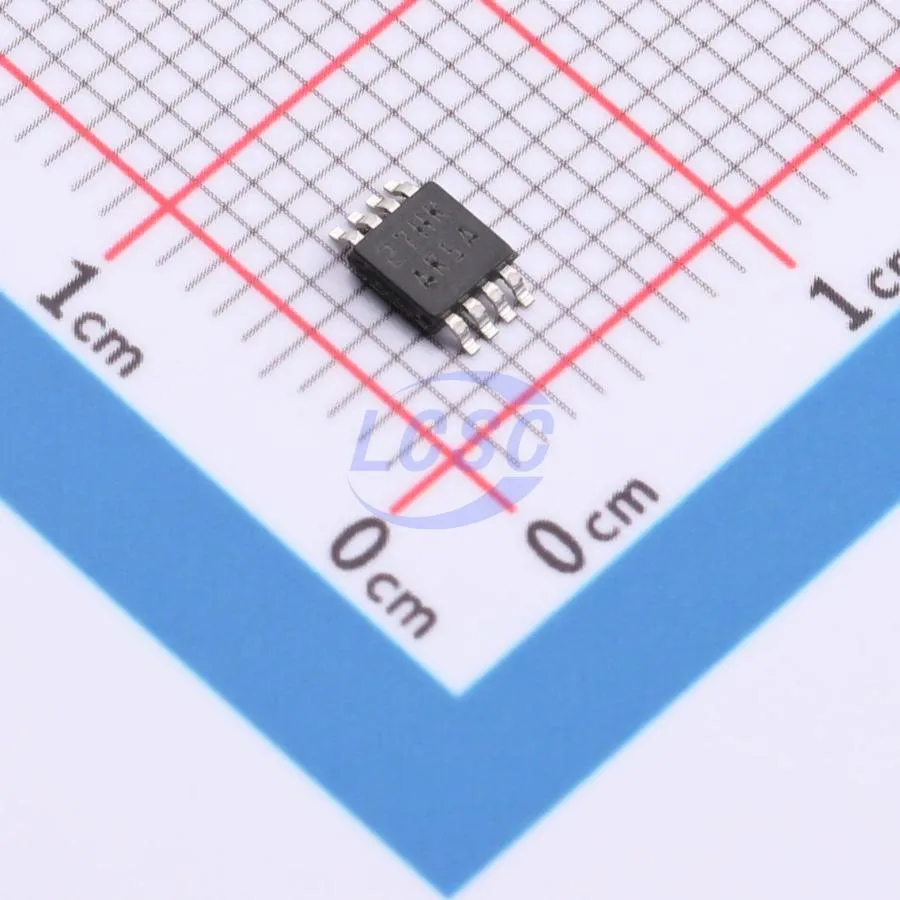

LMP7716QMME/NOPB
Автомобильный сдвоенный прецизионный ОУ TI LMP7716Q: CMOS-вход, низкий шум 5.8 nV/√Hz, GBW 17 MHz, смещение до ±150 µV, питание 1.8…5.5 V, выход rail-to-rail, корпус VSSOP-8.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | MSOP |
| Датакод | 21+ |
| Тип | Dual precision CMOS op amp (automotive) |
| Каналы | 2 |
Описание
LMP7716QMME/NOPB — LMP7716Q — двухканальный low-noise / low-offset усилитель с CMOS-входом и rail-to-rail выходом из семейства LMP precision. Рассчитан на инструментальные и сенсорные узлы, где нужны малый входной ток, низкий шумовой пол и широкая полоса при умеренном потреблении. Версия Q производится по automotive grade flow и квалифицирована AEC-Q100 Grade 1. По заявленным типичным значениям при VS = 5 V: входное смещение не хуже ±150 µV (max), входной ток смещения порядка 100 fA (typ; на странице TI также указан max Ib 1 pA), спектральная плотность шумового напряжения 5.8 nV/√Hz, GBW 17 MHz, slew rate typ 9.5 V/µs, Iq около 1.3 mA на канал (параметрика TI) / 1.30 mA в headline datasheet для dual, THD+N ≈ 0.001% @ 1 kHz. Диапазон питания 1.8…5.5 V удобен для портативных и однополярных 3.3/5 V систем. Вход common-mode доходит до отрицательной шины (In to V−), выход — rail-to-rail. В схеме ОУ работает в замкнутой петле: дифференциальный входной каскад CMOS задаёт низкий Ib и низкий en, выходной каскад обеспечивает размах почти до шин питания. Типовые применения — усиление сигналов датчиков, фильтрация, буферы АЦП, portable instrumentation. Корпус — 8-выводный VSSOP (DGK); в прайсе обозначен MSOP. Перед разводкой сверять цоколёвку dual op-amp (OUTA/INA−/INA+/V− / INB+/INB−/OUTB/V+) по datasheet. Маркировка на корпусе по ordering table TI — код вроде AR5A (уточнять по PDF партии).
Оригинальное название: LMP7716Q (семейство LMP7716-Q1)
Маркировка: LMP7716QMME/NOPB
Практика выбора и поставки
Перед заказом фиксируем полный код LMP7716QMME/NOPB, корпус MSOP и датакод партии 21+. Не смешивать с неавтомобильным LMP7716MME/NOPB без суффикса Q — электрика близка, flow и квалификация разные. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит LMP7716QMME/NOPB (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Dual precision CMOS op amp (automotive) |
| Каналы | 2 |
| VS | 1.8…5.5 V |
| Vos max @ 25 °C | ±150 µV |
| Ib typ / max (TI table) | 100 fA / 1 pA |
| en @ 1 kHz | 5.8 nV/√Hz |
| GBW | 17 MHz |
| Slew rate typ | 9.5 V/µs |
| Iq / канал typ | 1.3 mA |
| Выход | Rail-to-rail |
| Вход CM | до V− |
| Tamb | −40…+125 °C |
| Квалификация | AEC-Q100 Grade 1 |
| Корпус | VSSOP-8 / DGK (MSOP в прайсе) |
| Упаковка | MME = small T&R 250; NOPB = Pb-free |
Что проверить при приёмке партии
- Полную маркировку LMP7716QMME/NOPB, без соседних суффиксов.
- Корпус MSOP и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: LMP7716QMME/NOPB. Раздел: электронные компоненты.
