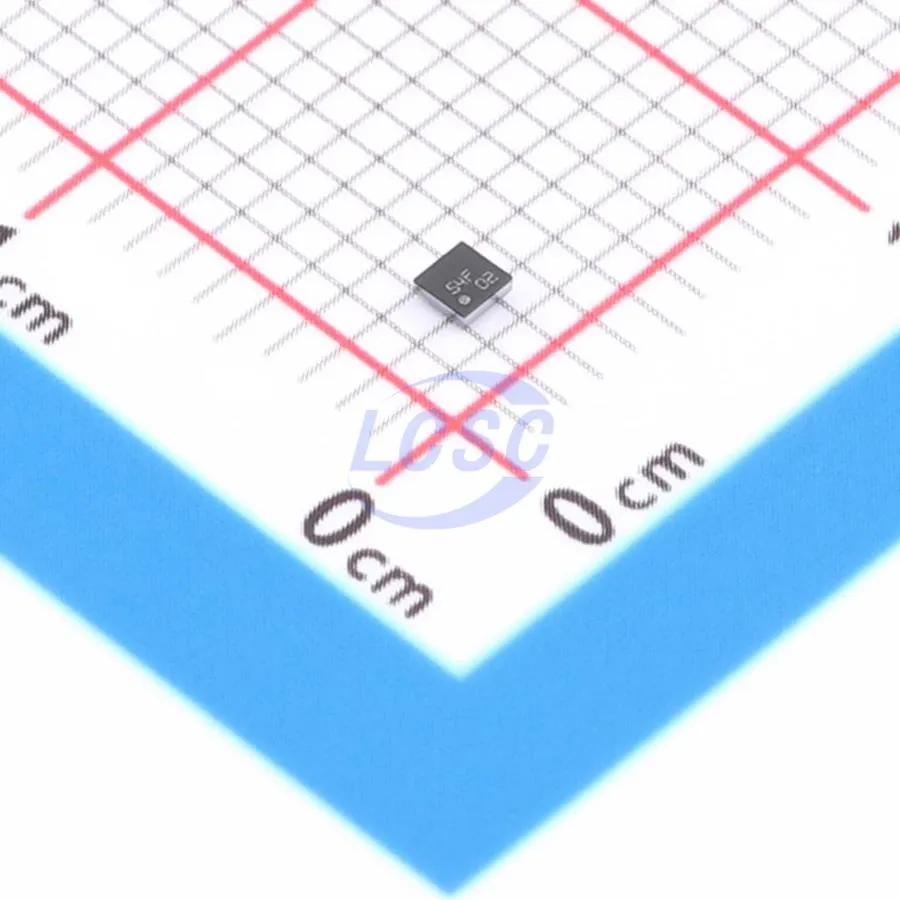

LMC555CTPX/NOPB
LMC555CTPX/NOPB — CMOS-таймер Texas Instruments LMC555 в самом компактном исполнении DSBGA-8: точные mono-/astable задержки как у 555, но с низким потреблением (<1 mW typ @5 V).
Характеристики
| Бренд | TI |
|---|---|
| Корпус | BGA |
| Датакод | 16+ |
| Тип | CMOS 555 timer |
| f_astable max | 3 MHz |
Описание
LMC555CTPX/NOPB — LMC555 повторяет архитектуру классического 555: делитель 1/3–2/3 VCC, компараторы TRIGGER/THRESHOLD, RS-триггер, разрядный ключ на конденсатор timing и выходной буфер. В monostable длительность задаётся одним R и C; в astable частота и duty — двумя R и одним C. CMOS-процесс LMCMOS снижает ток покоя и импульсы тока по VCC при фронтах выхода — меньше просадок на развязке и меньше EMI по питанию по сравнению с bipolar LM555. Расширенный частотный потолок (до 3 MHz в astable) позволяет строить не только секундные задержки, но и ВЧ-прямоугольники / clock-подобные сигналы в пределах ограничений jitter и паразитов DSBGA-разводки. Минимальное питание 1.5 V открывает одноэлементные батареи и low-voltage SoC-периферию; верхняя граница семейства до 15 V сохраняет совместимость со старыми 12–15 V узлами (проверять Recommended Operating в Rev. N для конкретного режима). Корпус YPB DSBGA-8 (~1.4 mm сторона) требует корректного land pattern, underfill по правилам сборки и аккуратной разводки CONT/TRIG/THRES без утечек — токи этих входов у CMOS ничтожны, поэтому загрязнения флюсом сильнее влияют на тайминг, чем у bipolar 555. Выход при 5 V стыкуется с TTL и CMOS; нагрузочная способность нормирована тестами на десятки миллиампер — для мощной нагрузки ставить буфер.
Оригинальное название: LMC555 — CMOS Timer (555-compatible)
Маркировка: LMC555CTPX/NOPB
Практика выбора и поставки
Перед заказом фиксируем полный код LMC555CTPX/NOPB, корпус BGA и датакод партии 16+. Pinout DSBGA (bump map) отличается от DIP нумерацией — сверять Figure DSBGA в Rev. N, не копировать DIP-распиновку 1:1 по номерам. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит LMC555CTPX/NOPB (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | CMOS 555 timer |
| f_astable max | 3 MHz |
| VCC (семейство) | 1.5…15 V (см. DS) |
| Pd typ @5 V | <1 mW |
| Tamb (CTPX) | −40…+85 °C |
| Корпус | DSBGA-8 (YPB), ~1.43×1.41 mm |
| Упаковка | T&R 3000 (CTPX) |
| Выход | TTL/CMOS @5 V; tested ~−10 mA / 50 mA |
| Статус | ACTIVE (TI) |
Что проверить при приёмке партии
- Полную маркировку LMC555CTPX/NOPB, без соседних суффиксов.
- Корпус BGA и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
