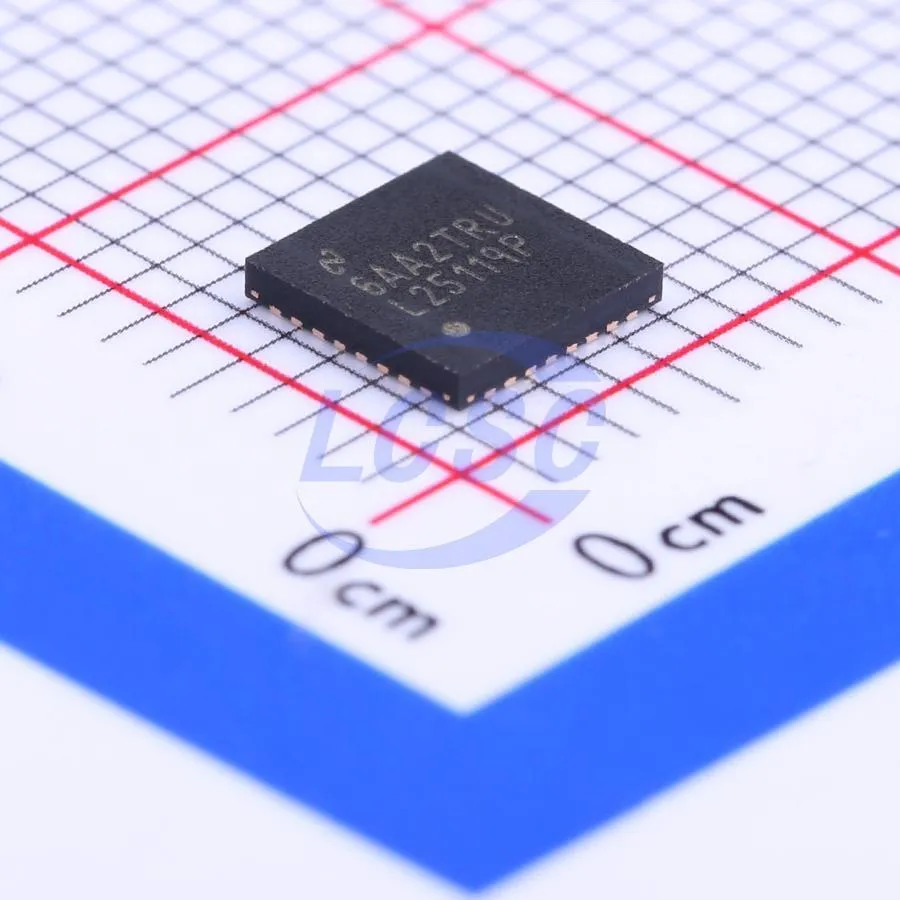

LM25119PSQE/NOPB
LM25119PSQE/NOPB — TI, корпус QFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | QFN |
| Датакод | 21+ |
| Тип | Dual-Channel Synchronous Buck Controller |
| Synchronous Rectifier | Yes |
Описание
LM25119PSQE/NOPB — TI, корпус QFN. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: LM25119PSQE/NOPB — Dual-Channel Synchronous Buck Controller (TI).
Маркировка: LM25119PSQE/NOPB
Практика выбора и поставки
Перед заказом фиксируем полный код LM25119PSQE/NOPB, корпус QFN и датакод партии 21+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит LM25119PSQE/NOPB (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Dual-Channel Synchronous Buck Controller |
| Корпус | WQFN-32-EP(5x5) |
| Synchronous Rectifier | Yes |
| Функции | Adjustable current limiting;Cycle-by-cycle current limiting;Hiccup current limiting;Adjustable soft-start;Frequency synchronization;External compensation;Light load efficient mode |
| Number of Channels | 2 |
| Topology | Buck |
| Operating Voltage | 4.5V~42V |
| Switch tube (built-in/external) | External |
| Рабочая температура | -40℃~+125℃@(TJ) |
| Frequency - Switching | 750kHz |
| Output Type | Adjustable |
| Function | Step-down type |
Что проверить при приёмке партии
- Полную маркировку LM25119PSQE/NOPB, без соседних суффиксов.
- Корпус QFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
