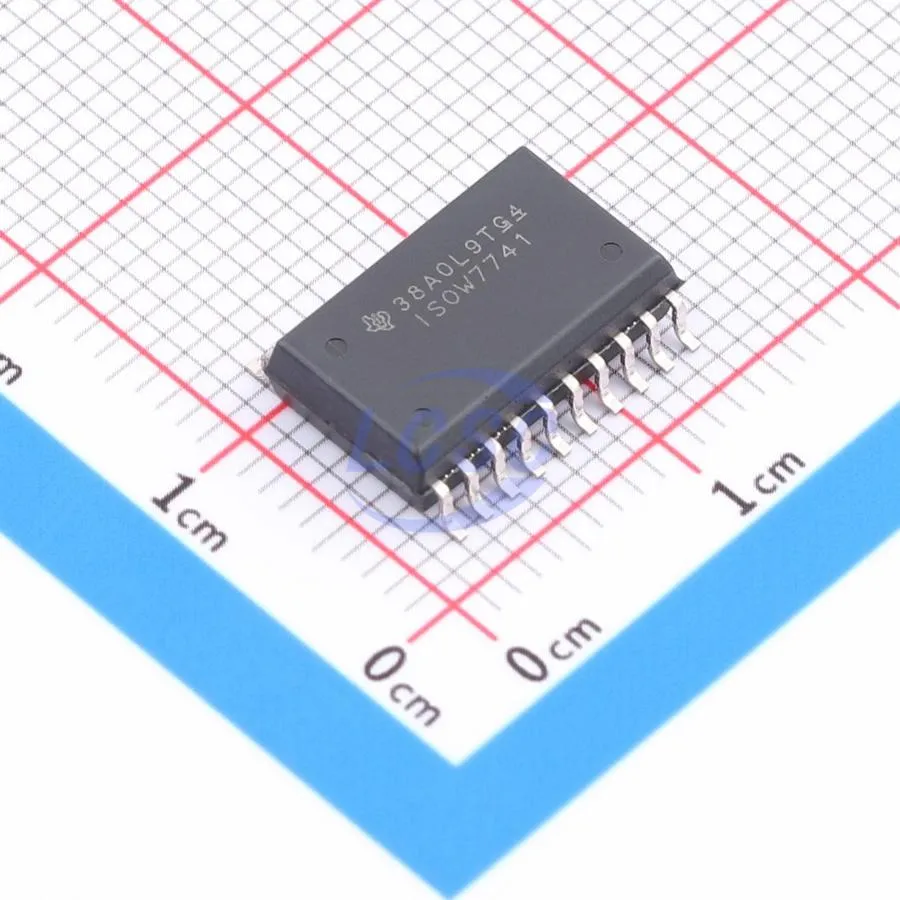

ISOW7741BDFMR
Четырёхканальный цифровой изолятор TI ISOW7741B в wide-body SOIC-20 с встроенным низкоэмиссионным DC-DC: три канала «вперёд», один «назад», basic isolation, default HIGH. Питание.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | QFN |
| Датакод | 21+ |
| Каналы | 3 forward / 1 reverse |
| Isolation option | Basic (**B**) |
Описание
ISOW7741BDFMR — ISOW774x объединяет ёмкостную SiO₂ изоляцию сигнальных каналов и трансформаторный on-chip DC-DC (polymer insulation) в одном корпусе: вторичная сторона получает и данные, и питание без внешнего isolated converter. Это уменьшает BOM и площадь, но требует аккуратного layout под EMI (CISPR 32 / EN 55032 Class B с запасом на 2-layer board заявлено в features) и корректного соединения VISOOUT–VISOIN (феррит или LDO по рекомендациям). Канальная логика: каждый канал — input buffer → isolation barrier → output buffer. У ISOW7741 три канала направлены side1→side2 и один side2→side1 — типично для SPI (CLK/MOSI/CS + MISO) или UART+handshake. При потере входа выходы без суффикса F уходят в HIGH; варианты с F — в LOW (удобно, если «безопасное» состояние линии — ноль). Буква B в ISOW7741BDFMR переводит устройство в опцию basic isolation: в таблице Device Information / safety — другие surge (ориентир 7.8 kVPK vs 10 kVPK у reinforced в сводке Rev. C features) и иные working-voltage лимиты в сертификатах; не выбирать B, если схема/стандарт требуют reinforced. Сигнальная часть: до 100 Mbps, CMTI typ 100 kV/µs, CMOS/LVCMOS уровни относительно локальных шин. Питание: VIO 1.71…5.5 V для логики каналов, VDD 3…5.5 V для DC-DC; можно связать VIO=VDD для одношинного 3.3/5 V. На вторичке VSEL задаёт 5 V (к VISOOUT) или 3.3 V (к GND2). Ориентиры тока нагрузки isolated rail: 5→5 V до 110 mA, 5→3.3 V до 140 mA, 3.3→3.3 V до 60 mA (max available load current в features; точные строки EC зависят от IISOOUT диапазона и accuracy ±5%). КПД на max load ориентир ~46%. Защиты преобразователя: soft-start, UVLO/OVLO, EN/FLT, overload/short, thermal shutdown.
Оригинальное название: ISOW7741B — 4-канальный цифровой изолятор с интегрированным DC-DC, **basic** isolation, каналы **3/1**
Маркировка: ISOW7741BDFMR
Практика выбора и поставки
Перед заказом фиксируем полный код ISOW7741BDFMR, корпус QFN и датакод партии 21+. Каталожные фильтры иногда помечают все ISOW7741* как «basic» ошибочно; для **BDFMR** basic подтверждён datasheet/E2E, для **DFMR** без B — reinforced. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит ISOW7741BDFMR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Каналы | 3 forward / 1 reverse |
| Isolation option | Basic (**B**) |
| Default output (input lost) | HIGH (нет суффикса F) |
| Data rate | до 100 Mbps |
| CMTI typ | 100 kV/µs |
| Isolation rating | 5000 VRMS (см. safety table) |
| VIO | 1.71…5.5 V |
| VDD | 3…5.5 V |
| Isolated power | до ~0.55 W |
| Iload ориентиры | 110 mA (5→5), 140 mA (5→3.3), 60 mA (3.3→3.3) |
| Ripple ориентир | 24 mV |
| Tamb | −40…+125 °C |
| Корпус / ordering | SOIC-WB-20 (DFM), ISOW7741BDFMR |
Что проверить при приёмке партии
- Полную маркировку ISOW7741BDFMR, без соседних суффиксов.
- Корпус QFN и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
