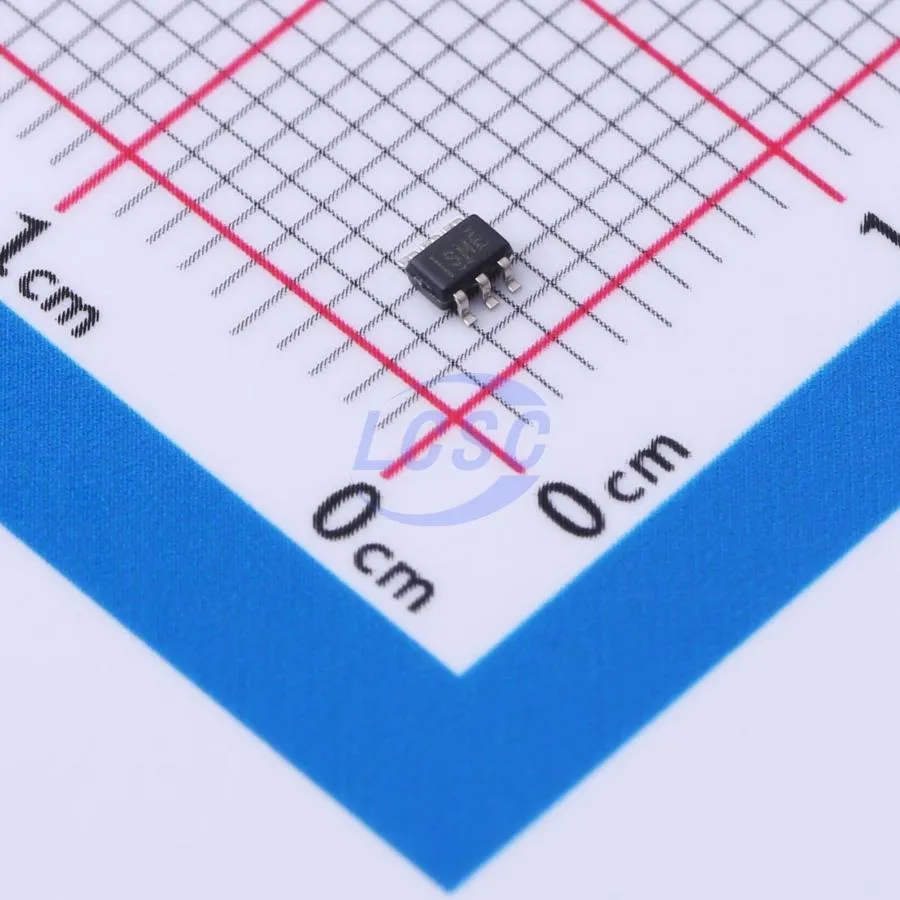

INA215AIDCKR
INA215AIDCKR — TI, корпус SC70-6. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | SC70-6 |
| Датакод | 19+ |
| Тип | Voltage Output, Low-Side or High-Side Measurement, Bidirectional, Zero-Drift Series Current Sense Amplifiers |
| Number of Channels | 1 |
Описание
INA215AIDCKR — TI, корпус SC70-6. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: INA215AIDCKR — Voltage Output, Low-Side or High-Side Measurement, Bidirectional, Zero-Drift Series Current Sense Amplifiers (TI).
Маркировка: INA215AIDCKR
Практика выбора и поставки
Перед заказом фиксируем полный код INA215AIDCKR, корпус SC70-6 и датакод партии 19+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит INA215AIDCKR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Voltage Output, Low-Side or High-Side Measurement, Bidirectional, Zero-Drift Series Current Sense Amplifiers |
| Корпус | SC-70-6 |
| Number of Channels | 1 |
| Vcm - Common Mode Voltage | -300mV~26V |
| Vos - Input Offset Voltage | 1uV |
| Slew Rate | 0.4V/us |
| Рабочая температура | -40℃~+125℃ |
| Common Mode Rejection Ratio(CMRR) | 140dB |
| Ib - Input Bias Current | 28uA |
| Input Offset Voltage Drift(Vos TC) | 0.5uV/℃ |
| -3dB Bandwidth | 40kHz |
| Quiescent Current | 65uA |
| Gain | 75V/V |
| Функции | External shunt;Analog output interface;High-side detection;Low-side detection;Bidirectional detection;Zero drift / auto-zero;Input filter;Programmable output reference level |
Что проверить при приёмке партии
- Полную маркировку INA215AIDCKR, без соседних суффиксов.
- Корпус SC70-6 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
