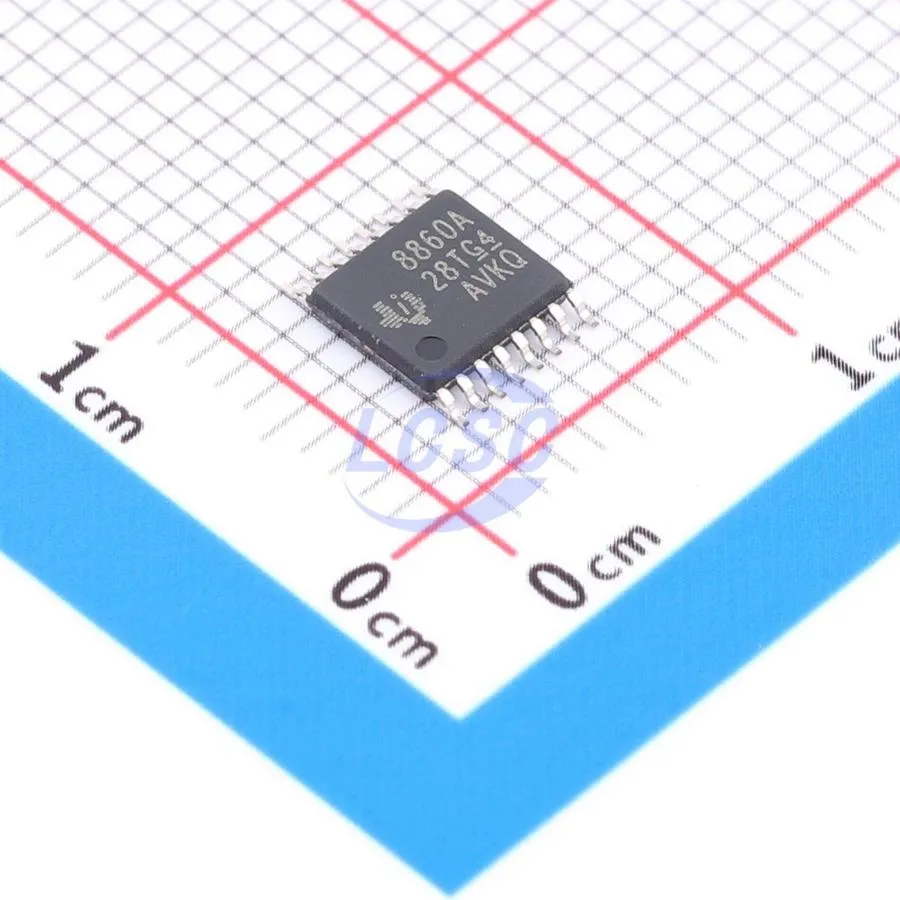

DRV8860APWR
Восьмиканальный low-side драйвер 8…38 V для реле, соленоидов и unipolar stepper: serial management, OCP/OTS/UVLO, встроенные clamp-диоды. Версия A без детекции обрыва нагрузки.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | TSSOP → **TSSOP-16 (PW)** |
| Датакод | 18+ |
| Тип | 8-ch low-side serial driver |
| VM | 8…38 V |
Описание
DRV8860APWR — DRV8860A — восемь NMOS low-side каналов. При восьми включённых каналах continuous около 200 mA/канал; одиночный канал до ~560 mA (datasheet). Управление по serial interface. Ordering APWR: A = no OL, PW = TSSOP-16, R = reel 2000; маркировка 8860A. Tube DRV8860APW в статусе Obsolete.
Оригинальное название: DRV8860A
Маркировка: DRV8860APWR
Практика выбора и поставки
Перед заказом фиксируем полный код DRV8860APWR, корпус TSSOP → **TSSOP-16 (PW)** и датакод партии 18+. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит DRV8860APWR (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | 8-ch low-side serial driver |
| VM | 8…38 V |
| Open-load | нет (вариант A) |
| Корпус | TSSOP-16 / PW |
| Tamb | −40…+85 °C |
| Упаковка | R = T&R 2000 |
Что проверить при приёмке партии
- Полную маркировку DRV8860APWR, без соседних суффиксов.
- Корпус TSSOP → **TSSOP-16 (PW)** и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
