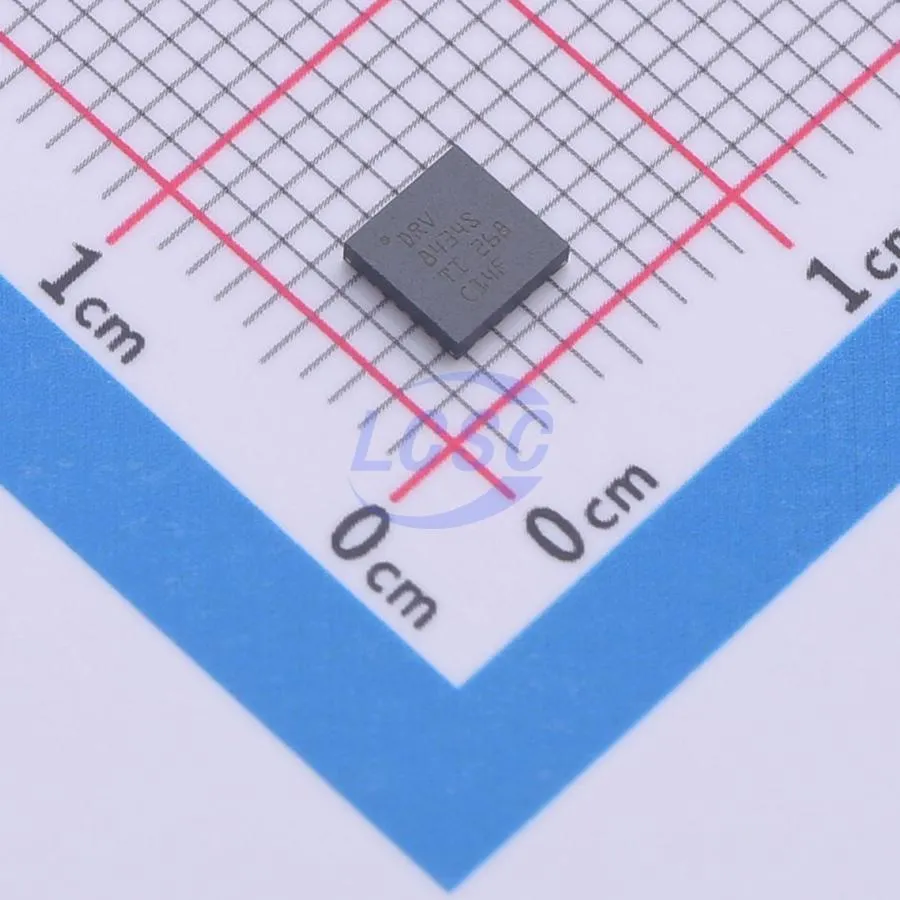

DRV8434SRGER
DRV8434SRGER — TI, корпус VQFN24. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | VQFN24 |
| Датакод | 22+ |
| Тип | Stepper motor driver with integrated current sensing, 1/256 microstepping, SPI interface, intelligent tuning technology, and stall detection |
| Drive Type | Bipolar Driver |
Описание
DRV8434SRGER — TI, корпус VQFN24. Параметры ниже заявлены для этой маркировки. Перед заказом сверяем полный код, корпус и датакод партии.
Оригинальное название: DRV8434SRGER — Stepper motor driver with integrated current sensing, 1/256 microstepping, SPI interface, intelligent tuning technology, and stall detection (TI).
Маркировка: DRV8434SRGER
Практика выбора и поставки
Перед заказом фиксируем полный код DRV8434SRGER, корпус VQFN24 и датакод партии 22+. PDF локально не скачан — URL в SOURCE.txt при наличии. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит DRV8434SRGER (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Тип | Stepper motor driver with integrated current sensing, 1/256 microstepping, SPI interface, intelligent tuning technology, and stall detection |
| Корпус | VQFN-24(4x4) |
| Drive Type | Bipolar Driver |
| Number of H-bridges | 2 |
| Функции | Motor step-out prevention function;Power-on reset;Overvoltage protection;Built-in charge pump;Overcurrent Protection;Short-Circuit Protection;Over temperature protection;Thermal warning;Under-voltage lockout |
| Technology | Yes |
| Интерфейс | SPI;STEP/DIR |
| Рабочая температура | -40℃~+125℃ |
| Step Resolution | 256 |
| Output Current | 1.8A |
| Control Voltage | 4.2V~5.25V |
| RDS(on) | 330mΩ |
| Motor Drive Voltage(Vm) | 4.5V~48V |
Что проверить при приёмке партии
- Полную маркировку DRV8434SRGER, без соседних суффиксов.
- Корпус VQFN24 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: DRV8434SRGER. Раздел: электронные компоненты.
